परिचय: आधुनिक विद्युत वितरण में यूनिट सबस्टेशन क्यों मायने रखते हैं

विश्वसनीय बिजली लगभग हर आधुनिक सुविधा की रीढ़ है। चाहे वह एविनिर्माण संयंत्रभारी मशीनरी चलाना, एडेटा सेंटरमहत्वपूर्ण डिजिटल सेवाओं का समर्थन करना, या aनवीकरणीय ऊर्जा परियोजनाग्रिड में बिजली पहुंचाने के लिए, बिजली वितरण प्रणाली को सुरक्षित, स्थिर और बनाए रखने में आसान होना चाहिए।

यहीं परयूनिट सबस्टेशनअंदर आएं।

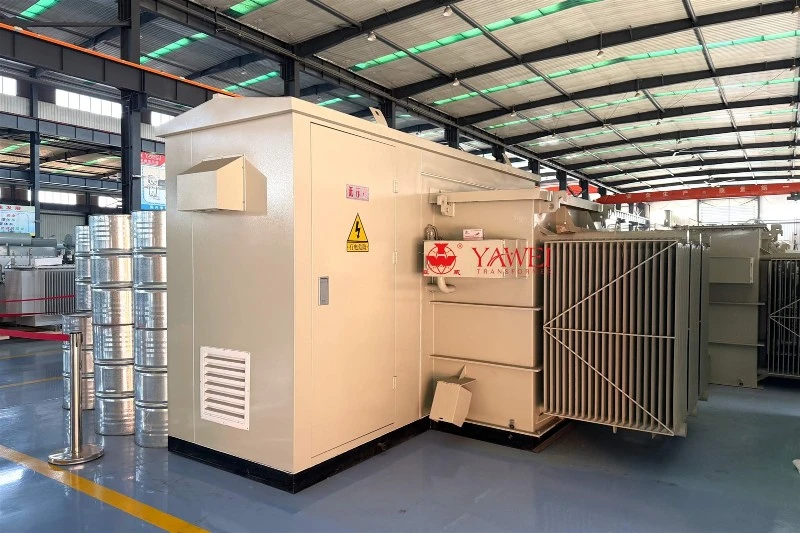

एक यूनिट सबस्टेशन एक पूर्ण विद्युत वितरण समाधान है जो संयोजित होता हैएक ट्रांसफार्मर, मध्यमवोल्टेज स्विचगियर, निम्नवोल्टेज स्विचगियर, सुरक्षा उपकरण और एक घेराएक एकीकृत प्रणाली में. प्रत्येक घटक को अलग से स्थापित करने के बजाय, इंजीनियर फ़ैक्टरी असेंबल किए गए पैकेज का उपयोग कर सकते हैं जो प्रोजेक्ट प्लानिंग को सरल बनाता है, इंस्टॉलेशन समय को कम करता है और सिस्टम की विश्वसनीयता में सुधार करता है।

ईपीसी ठेकेदारों, उपयोगिता कंपनियों, औद्योगिक सुविधा प्रबंधकों और खरीद टीमों के लिए, सही यूनिट सबस्टेशन डिज़ाइन चुनने से परियोजना दक्षता और दीर्घकालिक परिचालन लागत में बड़ा अंतर आ सकता है।

एक पेशेवर ट्रांसफार्मर निर्माता के रूप में,यावेई ट्रांसफार्मरऔद्योगिक, वाणिज्यिक, उपयोगिता और नवीकरणीय ऊर्जा अनुप्रयोगों के लिए अनुकूलित यूनिट सबस्टेशन और पावर ट्रांसफार्मर समाधान प्रदान करता है।

यूनिट सबस्टेशन क्या है?

A यूनिट सबस्टेशनएक विद्युत वितरण प्रणाली है जिसे उपयोगिता नेटवर्क से मध्यम वोल्टेज बिजली प्राप्त करने और इसे अंतिम उपयोगकर्ताओं और उपकरणों के लिए उपयुक्त कम वोल्टेज में परिवर्तित करने के लिए डिज़ाइन किया गया है।

सरल शब्दों में, यह किसी सुविधा के अंदर उपयोगिता आपूर्ति और विद्युत भार के बीच एक पुल के रूप में कार्य करता है।

एक विशिष्ट इकाई सबस्टेशन में शामिल हैएक मध्यम {{0}वोल्टेज अनुभाग, एक पावर ट्रांसफार्मर, एक कम {{1}वोल्टेज वितरण अनुभाग, और सुरक्षात्मक उपकरण. परियोजना की आवश्यकताओं के आधार पर, इसे इनडोर या आउटडोर स्थापना के लिए डिज़ाइन किया जा सकता है।

इन प्रणालियों का आमतौर पर उपयोग किया जाता हैकारखाने, वाणिज्यिक भवन, अस्पताल, डेटा केंद्र, सौर फार्म, पवन परियोजनाएं और बुनियादी ढांचा सुविधाएं.

उनकी कॉम्पैक्ट संरचना और एकीकृत डिज़ाइन के कारण, यूनिट सबस्टेशन को अक्सर यूनिट सबस्टेशन भी कहा जाता हैकॉम्पैक्ट सबस्टेशन.

यूनिट सबस्टेशन बनाम पारंपरिक विद्युत सबस्टेशन

दोनों यूनिट सबस्टेशन और पारंपरिकविद्युत सबस्टेशनविद्युत शक्ति को नियंत्रित करने, बदलने और वितरित करने के लिए डिज़ाइन किया गया है। हालाँकि, उनकी निर्माण विधियाँ काफी भिन्न हैं।

पारंपरिक सबस्टेशनों में आमतौर पर साइट पर उपकरण के कई अलग-अलग टुकड़े स्थापित होते हैं। दूसरी ओर, यूनिट सबस्टेशनों को एक एकीकृत पैकेज के रूप में डिज़ाइन किया गया है, जो स्थापना समय बचा सकता है और इंजीनियरिंग जटिलता को कम कर सकता है।

उन परियोजनाओं के लिए जहां स्थान सीमित है या निर्माण कार्यक्रम कठिन है, यूनिट सबस्टेशन अक्सर अधिक व्यावहारिक विकल्प होते हैं।

एक यूनिट सबस्टेशन के मुख्य घटक

प्रमुख को समझनासबस्टेशन घटकखरीदारों, इंजीनियरों और ठेकेदारों को उनकी परियोजनाओं के लिए सही उपकरण चुनने में मदद करता है।

पावर ट्रांसफार्मर: सिस्टम का मूल

ट्रांसफार्मर किसी भी यूनिट सबस्टेशन का हृदय होता है। इसका मुख्य काम मध्यम वोल्टेज बिजली को वोल्टेज स्तर में नीचे ले जाना है जिसे औद्योगिक उपकरण, प्रकाश व्यवस्था, मोटर और अन्य भार द्वारा सुरक्षित रूप से उपयोग किया जा सकता है।

यूनिट सबस्टेशनों में उपयोग किए जाने वाले सामान्य ट्रांसफार्मर प्रकारों में शामिल हैं:

तेल में डूबे हुए ट्रांसफार्मर

कास्ट रेज़िन शुष्क प्रकार के ट्रांसफार्मर

वीपीआई शुष्क प्रकार के ट्रांसफार्मर

कस्टम -डिज़ाइन किए गए पावर ट्रांसफार्मर

ट्रांसफार्मर का चयन कई कारकों पर निर्भर करता है, जिसमें भार क्षमता, वोल्टेज स्तर, पर्यावरणीय स्थिति, अग्नि सुरक्षा आवश्यकताएं और भविष्य की विस्तार योजनाएं शामिल हैं।

उदाहरण के लिए, औद्योगिक संयंत्रों को उच्च क्षमता वाले तेल ट्रांसफार्मर की आवश्यकता हो सकती है, जबकि सख्त अग्नि सुरक्षा आवश्यकताओं के साथ इनडोर सुविधाओं को सूखे - प्रकार के ट्रांसफार्मर पसंद हो सकते हैं।

मध्यम-वोल्टेज स्विचगियर

मीडियमवोल्टेज स्विचगियर अनुभाग आने वाली विद्युत आपूर्ति को नियंत्रित करता है और ट्रांसफार्मर को असामान्य स्थितियों से बचाता है।

विशिष्ट उपकरण शामिल हैंपरिपथ तोड़ने वाले, डिस्कनेक्ट स्विच, सर्ज अरेस्टर,वर्तमान ट्रांसफार्मर (सीटी), और वोल्टेज ट्रांसफार्मर (वीटी).

उचित रूप से डिज़ाइन किया गया स्विचगियर सिस्टम डाउनटाइम को कम करने में मदद करता है और महंगी विद्युत संपत्तियों को शॉर्ट सर्किट या ओवरलोड से होने वाले नुकसान से बचाता है।

निम्न-वोल्टेज स्विचगियर

वोल्टेज परिवर्तन के बाद, निम्न{0}}वोल्टेज अनुभाग पूरी सुविधा में बिजली वितरित करता है।

इसमें आमतौर पर शामिल हैं:

मुख्य ब्रेकर

फीडर ब्रेकर

बसबार

मीटरिंग उपकरण

सुरक्षा प्रणालियाँ

बड़ी औद्योगिक सुविधाओं के लिए, मोटर स्टार्टिंग करंट, संवेदनशील इलेक्ट्रॉनिक भार और बदलती परिचालन स्थितियों को संभालने के लिए कम वोल्टेज स्विचगियर का सावधानीपूर्वक चयन किया जाना चाहिए।

संरक्षण व्यवस्था और निगरानी प्रणाली

आधुनिक इकाई सबस्टेशनों में अक्सर उन्नत निगरानी और सुरक्षा कार्य शामिल होते हैं।

आवेदन के आधार पर, इनमें शामिल हो सकते हैं:

अतिवर्तमान सुरक्षा

ट्रांसफार्मर तापमान की निगरानी

दबाव राहत उपकरण

बुखोल्ज़ रिलेतेल से भरे हुए ट्रांसफार्मर के लिए

डिजिटल निगरानी प्रणाली

ये सुविधाएँ ऑपरेटरों को संभावित समस्याओं की पहले से पहचान करने और समग्र सिस्टम विश्वसनीयता में सुधार करने में मदद करती हैं।

यूनिट सबस्टेशन डिज़ाइन विचार

एक सफलयूनिट सबस्टेशन डिज़ाइनकेवल ट्रांसफॉर्मर आकार का चयन करने से कहीं अधिक की आवश्यकता होती है। इंजीनियरों को संपूर्ण परिचालन परिवेश पर विचार करने की आवश्यकता है।

महत्वपूर्ण कारकों में शामिल हैं:

आज, स्वचालन, इलेक्ट्रिक वाहन चार्जिंग, नवीकरणीय ऊर्जा प्रणालियों और उच्च घनत्व कंप्यूटिंग भार के कारण कई सुविधाएं बिजली की मांग में वृद्धि का अनुभव कर रही हैं। एक अच्छी तरह से डिज़ाइन किए गए यूनिट सबस्टेशन को भविष्य के उन्नयन के लिए जगह छोड़नी चाहिए।

मानकों और तकनीकी आवश्यकताएँ

विश्वसनीय यूनिट सबस्टेशनों को मान्यता प्राप्त अंतरराष्ट्रीय मानकों का पालन करना होगा। ये मानक विभिन्न बाजारों में उपकरण सुरक्षा, प्रदर्शन और अनुकूलता सुनिश्चित करने में मदद करते हैं।

संयुक्त राज्य अमेरिका, यूरोप और दक्षिण पूर्व एशिया में वैश्विक परियोजनाओं के लिए, इन मानकों को पूरा करने वाले उपकरणों का चयन करने से अनुमोदन सरल हो सकता है और दीर्घकालिक विश्वसनीयता में सुधार हो सकता है।

यूनिट सबस्टेशन स्थापना प्रक्रिया

पेशेवरसबस्टेशन स्थापनासुरक्षित संचालन सुनिश्चित करने के लिए आवश्यक है।

हालाँकि प्रोजेक्ट के आकार के आधार पर इंस्टॉलेशन के तरीके अलग-अलग होते हैं, सामान्य प्रक्रिया में आमतौर पर शामिल होता हैसाइट की तैयारी, उपकरण की स्थिति, विद्युत कनेक्शन, परीक्षण और कमीशनिंग.

इंस्टालेशन शुरू होने से पहले, इंजीनियर आमतौर पर जाँच करते हैंनींव, केबल मार्ग, ग्राउंडिंग सिस्टम, वेंटिलेशन आवश्यकताएं, और कामकाजी मंजूरी.

ट्रांसफार्मर और स्विचगियर स्थापित होने के बाद, तकनीशियन पूरा करते हैंकेबल कनेक्शन, ग्राउंडिंग, सुरक्षा वायरिंग और कार्यात्मक परीक्षण.

ऊर्जाकरण से पहले, महत्वपूर्ण परीक्षणों में शामिल हो सकते हैं:

सबस्टेशन रखरखाव: सिस्टम को विश्वसनीय बनाए रखना

यहां तक ​​कि उच्च गुणवत्ता वाले यूनिट सबस्टेशन को भी नियमित निरीक्षण और रखरखाव की आवश्यकता होती है।

उचितसबस्टेशन रखरखावअप्रत्याशित विफलताओं को रोकने में मदद करता है, डाउनटाइम कम करता है, और उपकरण सेवा जीवन बढ़ाता है।

एक सामान्य रखरखाव योजना में शामिल हो सकते हैं:

तेल से भरे हुए ट्रांसफार्मर के लिए, जैसे तरीकेविघटित गैस विश्लेषण (डीजीए)बड़ी विफलता बनने से पहले आंतरिक समस्याओं का पता लगाने में मदद मिल सकती है।

यूनिट कहां हैं सबस्टेशनों का उपयोग किया गया?

यूनिट सबस्टेशनों का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है क्योंकि वे विश्वसनीय और लचीला बिजली वितरण प्रदान करते हैं।

सामान्य अनुप्रयोगों में शामिल हैं:

उनका कॉम्पैक्ट डिज़ाइन उन्हें उन परियोजनाओं के लिए विशेष रूप से उपयुक्त बनाता है जहां स्थापना स्थान सीमित है।

का चयन बिक्री के लिए सही यूनिट सबस्टेशन

खोजते समयबिक्री के लिए यूनिट सबस्टेशन, खरीदारों को केवल कीमत से परे देखना चाहिए। उपकरण की गुणवत्ता, इंजीनियरिंग सहायता, विनिर्माण क्षमता, और बिक्री के बाद सेवा सभी महत्वपूर्ण कारक हैं।

एक विश्वसनीय आपूर्तिकर्ता को यह प्रदान करने में सक्षम होना चाहिए:

यूनिट सबस्टेशन समाधान के लिए यावेई ट्रांसफार्मर क्यों चुनें?

यावेई ट्रांसफार्मरके डिजाइन और निर्माण में माहिर हैंबिजली ट्रांसफार्मर और अनुकूलित विद्युत वितरण समाधान।

कंपनी प्रदान करती है:

अनुकूलित इकाई सबस्टेशन डिज़ाइन

तेल में डूबे हुए और सूखे हुए प्रकार के ट्रांसफार्मर

एकीकृत ट्रांसफार्मर और स्विचगियर समाधान

अंतर्राष्ट्रीय मानकों के आधार पर फ़ैक्टरी परीक्षण

औद्योगिक, उपयोगिता, नवीकरणीय ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए समर्थन

शुरुआती डिजाइन चरण से लेकर अंतिम डिलीवरी तक, यावेई ट्रांसफार्मर विश्वसनीय और लागत प्रभावी बिजली वितरण समाधान विकसित करने के लिए ग्राहकों के साथ काम करता है।

निष्कर्ष

यूनिट सबस्टेशन आधुनिक विद्युत बुनियादी ढांचे का एक महत्वपूर्ण हिस्सा बन गए हैं। ट्रांसफार्मर, स्विचगियर, सुरक्षा प्रणालियों और बाड़ों को एक पूर्ण पैकेज में एकीकृत करके, वे बिजली वितरण को प्रबंधित करने का एक सरल और अधिक कुशल तरीका प्रदान करते हैं।

ईपीसी ठेकेदारों, औद्योगिक सुविधाओं, उपयोगिताओं और खरीद टीमों के लिए, सही यूनिट सबस्टेशन डिज़ाइन का चयन करने से परियोजना के प्रदर्शन में सुधार हो सकता है, रखरखाव चुनौतियों को कम किया जा सकता है और भविष्य की ऊर्जा मांगों का समर्थन किया जा सकता है।

चाहे आवश्यकता किसी व्यावसायिक भवन के लिए एक कॉम्पैक्ट सबस्टेशन की हो या किसी बड़े औद्योगिक प्रोजेक्ट के लिए अनुकूलित समाधान की, एक अनुभवी निर्माता को चुनना विश्वसनीय बिजली वितरण की दिशा में एक महत्वपूर्ण कदम है।

यावेई ट्रांसफार्मर वैश्विक ग्राहकों के लिए अनुकूलित यूनिट सबस्टेशन और पावर ट्रांसफार्मर समाधान प्रदान करता है। अपनी परियोजना आवश्यकताओं पर चर्चा करने और पेशेवर कोटेशन का अनुरोध करने के लिए हमसे संपर्क करें।
