विवरण
तकनीकी पैरामीटर

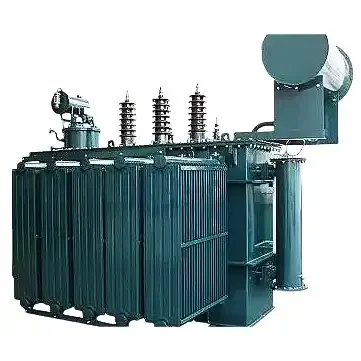

एक सबस्टेशन ट्रांसफार्मर एक विद्युत बिजली वितरण प्रणाली में एक प्रमुख घटक है, जिसका उपयोग उच्च-वोल्टेज ट्रांसमिशन लाइनों से वोल्टेज को आवासीय, वाणिज्यिक या औद्योगिक उपयोग के लिए उपयुक्त स्तर तक ले जाने के लिए किया जाता है। ये ट्रांसफार्मर आमतौर पर विद्युत सबस्टेशनों में पाए जाते हैं और पावर ग्रिड के भीतर उनके इच्छित उपयोग और स्थान के आधार पर विभिन्न आकारों और विन्यासों में आते हैं। वे बिजली के सुरक्षित और कुशल वितरण को सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाते हैं, जिसमें सुविधाओं और डिजाइनों के साथ तेल-कूलिंग सिस्टम, सुरक्षा उपकरण और विभिन्न विद्युत मानकों और नियमों का अनुपालन शामिल हो सकता है। एक सबस्टेशन ट्रांसफार्मर की पसंद वोल्टेज स्तर, क्षमता, पर्यावरणीय स्थिति और अंतरिक्ष की उपलब्धता जैसे कारकों पर निर्भर करती है।
सबस्टेशन ट्रांसफार्मर अनुकूलन
एक उच्च कुशल तकनीकी टीम द्वारा समर्थित Yawei ट्रांसफार्मर, आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन विकल्प प्रदान करता है। अनुकूलन योग्य सुविधाओं में से कुछ में शामिल हैं:
1। मानक और नियम:
2। के-फैक्टर।
3। श्रव्य ध्वनि
4। दक्षता मूल्य
5। बुशिंग लेआउट
6। सहायक उपकरण ब्रांड
7। प्रतिबाधा मूल्य
8। मानक परीक्षण
9। विशेष वातावरण
यदि आपके पास अन्य विशेष आवश्यकताएं हैं, तो कृपया YAWEI ट्रांसफार्मर से संपर्क करें या जानकारी भेजेंinfo@yaweitransformer.com
कारखाना प्रदर्शन
कच्चे माल के रूप में उपयोग किए जाने वाले उच्च गुणवत्ता वाले ठंडे रोल्ड सिलिकॉन स्टील, नुकसान को कम कर सकते हैं, सबस्टेशन ट्रांसफार्मर की दक्षता में सुधार कर सकते हैं।
हमारे कुशल कार्यकर्ता घुमावदार के हर अंतर पर ध्यान केंद्रित करते हैं, सुनिश्चित करें कि प्रक्रिया उसके हाथ में एकदम सही है।
इन्सुलेशन प्रेसबीम और क्लैंप हमारे अपने शाखा कारखाने द्वारा निर्मित होते हैं, जिसका अर्थ है कि हमें मूल्य और वितरण समय के लाभ मिले।
घुमावदार सूखने के बाद, आयरन कोर का परीक्षण किया गया, श्रमिक विधानसभा शुरू कर देते हैं।
ट्रांसफार्मर सामान्य तकनीकी पैरामीटर
|
YAWEI 110KV तीन चरण तांबा 100% पावर ट्रांसफार्मर |
||||||
|
रेटेड क्षमता (kva) |
नो-लोड लॉस (kW) |
ऑन-लोड हानि (kW) |
ऑफ-लोड करंट |
लघु परिपथ प्रतिबाधा |
आयाम (LXWXH) (मिमी) |
कुल भार (किग्रा) |
|
6300 |
10 |
36.9 |
0.6% |
10.5% |
4540 x4350x4580 |
21100 |
|
8000 |
12 |
45 |
0.6% |
4860x4400x4630 |
24600 |
|
|
10000 |
14.2 |
53.1 |
0.5% |
4900x4450x4830 |
27900 |
|
|
12500 |
16.8 |
63 |
0.5% |
5010x4500x4960 |
31600 |
|
|
16000 |
20 |
77 |
0.45% |
5620x4520x5080 |
35600 |
|
|
20000 |
24 |
91.7 |
0.4% |
5730x4550x5200 |
39800 |
|
|
25000 |
28.4 |
110.7 |
0.4% |
5820x4590x5290 |
45200 |
|
|
31500 |
33.5 |
133.2 |
0.35% |
5930x4820x5400 |
49600 |
|
|
40000 |
40.4 |
156.6 |
0.3% |
6100x4930x5500 |
57100 |
|
|
50000 |
47 |
194.4 |
0.25% |
6450x5050x5590 |
64700 |
|
|
63000 |
56.8 |
234 |
0.25% |
6970x5190x5690 |
71800 |
|
|
YAWEI 220KV तीन चरण कॉपर पावर ट्रांसफार्मर मुख्य तकनीकी पैरामीटर |
|||||
|
रेटेड क्षमता (kva) |
उच्च वोल्टेज |
संबंध प्रतीक |
नो-लोड लॉस (kW) |
ऑन-लोड हानि (kW) |
ऑफ-लोड करंट (%) |
|
31500 |
220/230 |
Ynd11 |
35 |
135 |
0.7 |
|
40000 |
41 |
157 |
0.7 |
||
|
50000 |
49 |
189 |
0.65 |
||
|
63000 |
58 |
220 |
0.65 |
||
|
75000 |
67 |
250 |
0.6 |
||
|
90000 |
77 |
288 |
0.55 |
||
|
120000 |
94 |
345 |
0.55 |
||
|
150000 |
112 |
405 |
0.5 |
||
|
160000 |
117 |
425 |
0.49 |
||
|
180000 |
128 |
459 |
0.46 |
||
|
240000 |
160 |
567 |
0.42 |
||
ट्रांसफार्मर पैकिंग और शिपिंग
Yawei ट्रांसफार्मर ट्रांसफार्मर विनिर्माण और निर्यात में 30 वर्षों के अनुभव का दावा करता है, जिससे उन्हें ट्रांसफार्मर पैकेजिंग और परिवहन की पेचीदगियों में अत्यधिक निपुणता है।
सबस्टेशन ट्रांसफार्मर के पर्याप्त वजन के कारण, समुद्री परिवहन वितरण के लिए पसंदीदा तरीका है। डेलीम ट्रांसफार्मर में, हम सुरक्षित पारगमन सुनिश्चित करने के लिए कंटेनर प्रकारों के आधार पर दो अलग -अलग पैकेजिंग विधियों को नियोजित करते हैं:
1। लकड़ी के बॉक्स पैकेजिंग: अंतिम सुरक्षा
ट्रांसफार्मर को किसी भी संभावित प्रभाव या परिवहन के दौरान धक्कों से बचाने के लिए, हम मजबूत लकड़ी के बॉक्स पैकेजिंग का उपयोग करते हैं। सबसे पहले, ट्रांसफार्मर को एक मजबूत लकड़ी के समर्थन पर सुरक्षित रूप से बांधा जाता है। अगला, पूरी इकाई को फ्यूमिगेटेड लॉग के साथ कवर किया गया है, जो शीर्ष सहित व्यापक सुरक्षा प्रदान करता है। यह पैकेजिंग विधि गारंटी देती है कि ट्रांसफार्मर अपने गंतव्य पर पहुंचता है।
2। नंगे स्थापना: सुरक्षा और सुरक्षा सुनिश्चित करना
ऐसे मामलों में जहां एक नग्न स्थापना संभव है, हम एक वैकल्पिक पैकेजिंग दृष्टिकोण को नियोजित करते हैं। ट्रांसफार्मर को स्लीपरों पर मजबूती से सुरक्षित किया जाता है, परिवहन के दौरान स्थिरता सुनिश्चित करता है। इसके अतिरिक्त, टर्मिनल बॉक्स (कंट्रोल बॉक्स) की रक्षा करने के लिए, हम इसे एक लकड़ी के बॉक्स के भीतर एनकस करते हैं। यह विधि ट्रांसफार्मर की समग्र अखंडता को बनाए रखते हुए सुरक्षा की एक अतिरिक्त परत प्रदान करती है।
YAWEI ट्रांसफार्मर में, हम समुद्री परिवहन के लिए सबस्टेशन ट्रांसफार्मर की सुरक्षित पैकेजिंग को प्राथमिकता देते हैं। हमारे पैकेजिंग विधियों को किसी भी संभावित क्षति को रोकने के लिए डिज़ाइन किया गया है और यह सुनिश्चित करना है कि आपका ट्रांसफार्मर प्राचीन स्थिति में आता है, स्थापना के लिए तैयार है।
संबंधित उत्पाद
2000 केवीए सबस्टेशन ट्रांसफार्मर
2500 केवीए सबस्टेशन ट्रांसफार्मर
3000 केवीए सबस्टेशन ट्रांसफार्मर
5000 केवीए सबस्टेशन ट्रांसफार्मर
7500 केवीए सबस्टेशन ट्रांसफार्मर
10000 केवीए सबस्टेशन ट्रांसफार्मर
20 एमवीए सबस्टेशन ट्रांसफार्मर
1200 केवीए सबस्टेशन ट्रांसफार्मर
YAWEI के मुख्य उत्पाद
उपवास
प्रश्न: 1. सभी सबस्टेशनों में ट्रांसफार्मर हैं?
A: अधिकांश विद्युत सबस्टेशनों में वास्तव में ट्रांसफार्मर होते हैं, हालांकि यह सार्वभौमिक नहीं है। सबस्टेशन विद्युत ग्रिड में महत्वपूर्ण घटक हैं, विभिन्न कार्यों जैसे कि वोल्टेज परिवर्तन, स्विचिंग, सुरक्षा और नियंत्रण की सेवा करते हैं। वोल्टेज परिवर्तन: एक सबस्टेशन का सबसे आम कार्य वोल्टेज के स्तर को ऊपर उठाना या कदम रखना है। इस प्रक्रिया के लिए ट्रांसफार्मर आवश्यक हैं। उच्च-वोल्टेज बिजली घरों और व्यवसायों के लिए स्थानीय वितरण के लिए उपयुक्त कम वोल्टेज के लिए नीचे कदम रखा जाता है। स्विचिंग संचालन: सबस्टेशन बिजली के प्रवाह को नियंत्रित करने के लिए सर्किट के स्विचिंग के लिए अनुमति देते हैं। इसमें रखरखाव के दौरान बिजली को पुनर्निर्देशित करना या नेटवर्क में लोड को संतुलित करने के लिए इसे फिर से शामिल करना शामिल हो सकता है। संरक्षण और नियंत्रण: ओवरलोड या दोषों से विद्युत प्रणाली की रक्षा के लिए सबस्टेशन हाउस उपकरण। इसमें सर्किट ब्रेकर और अन्य सुरक्षात्मक उपकरण शामिल हैं। कनेक्शन अंक: वे नोड्स के रूप में काम करते हैं जहां पावर ग्रिड के विभिन्न भाग कनेक्ट होते हैं। इसमें पीढ़ी, ट्रांसमिशन और वितरण नेटवर्क के बीच लिंक शामिल हो सकते हैं। सबस्टेशनों के प्रकार: विभिन्न प्रकार के सबस्टेशन होते हैं, जैसे ट्रांसमिशन, डिस्ट्रीब्यूशन और स्विचिंग सबस्टेशन। सभी सबस्टेशनों में ट्रांसफार्मर नहीं हैं। उदाहरण के लिए, कुछ स्विचिंग सबस्टेशन में ट्रांसफॉर्मर नहीं हो सकते हैं, लेकिन मुख्य रूप से विभिन्न ट्रांसमिशन लाइनों को जोड़ने के लिए उपयोग किया जाता है। सारांश में, जबकि अधिकांश सबस्टेशनों में ट्रांसफॉर्मर होते हैं, विशेष रूप से वितरण के लिए वोल्टेज परिवर्तन में शामिल होते हैं, यह सभी सबस्टेशनों के लिए एक सख्त नियम नहीं है। कुछ स्विचिंग या नियंत्रण जैसे अन्य कार्यों के लिए समर्पित हो सकते हैं, जहां ट्रांसफार्मर आवश्यक नहीं हो सकते हैं।
प्रश्न: 2. सबस्टेशन ट्रांसफॉर्मर इतने भारी क्यों हैं?
A: सबस्टेशन ट्रांसफार्मर मुख्य रूप से उनके आकार, उनके निर्माण में उपयोग की जाने वाली सामग्री और उनके डिजाइन के कारण भारी होते हैं, जो बड़ी मात्रा में विद्युत शक्ति को संभालने के लिए तैयार होता है। कोर सामग्री: ट्रांसफॉर्मर आमतौर पर उच्च-ग्रेड स्टील लैमिनेशन से बना एक कोर होता है। इन लैमिनेशन को एक कोर बनाने के लिए स्टैक किया जाता है, जो चुंबकीय प्रवाह को सुविधाजनक बनाने के लिए आवश्यक है। उपयोग किया गया स्टील भारी है, समग्र वजन में महत्वपूर्ण योगदान देता है। वाइंडिंग: ट्रांसफार्मर में वाइंडिंग कॉपर या एल्यूमीनियम से बने होते हैं, जो कोर के चारों ओर घाव होते हैं। उच्च क्षमता वाले ट्रांसफार्मर के लिए, घुमावदार सामग्री की मात्रा पर्याप्त है, वजन को जोड़ते हुए। इन्सुलेशन और कूलिंग सिस्टम: उच्च-वोल्टेज ट्रांसफार्मर को विद्युत टूटने को रोकने के लिए मजबूत इन्सुलेशन की आवश्यकता होती है। यह इन्सुलेशन, तेल टैंक (तेल-डराए गए ट्रांसफार्मर में) जैसे शीतलन प्रणालियों के साथ, वजन में जोड़ता है। ऑयल-इंस्मर्ड ट्रांसफार्मर, सबस्टेशनों में आम, एक बड़ी मात्रा में इंसुलेटिंग ऑयल को कूलेंट के रूप में उपयोग करते हैं, जो काफी भारी है। संरचनात्मक घटक: ट्रांसफार्मर को अपने आंतरिक घटकों का समर्थन करने के लिए संरचनात्मक रूप से ध्वनि की आवश्यकता होती है। इसमें भारी-शुल्क फ्रेम, टैंक और अन्य संरचनात्मक तत्व शामिल हैं जो परिचालन और पर्यावरणीय तनावों का सामना करने के लिए डिज़ाइन किए गए हैं। विद्युत क्षमता: सबस्टेशन ट्रांसफार्मर को बहुत उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, जो छोटे, कम क्षमता वाले ट्रांसफार्मर की तुलना में बड़े और अधिक मजबूत घटकों की आवश्यकता है। सुरक्षा और नियामक विशेषताएं: बुशिंग्स, टैप चेंजर्स और सुरक्षात्मक उपकरणों जैसी अतिरिक्त विशेषताएं भी वजन में योगदान करती हैं। ये घटक ट्रांसफार्मर के सुरक्षित और कुशल संचालन के लिए आवश्यक हैं। संक्षेप में, सबस्टेशन ट्रांसफार्मर का पर्याप्त वजन उनके डिजाइन और निर्माण सामग्री का एक परिणाम है, जो यह सुनिश्चित करने के लिए चुना जाता है कि वे बड़े विद्युत भार को संभाल सकते हैं, संरचनात्मक अखंडता बनाए रख सकते हैं, और सुरक्षा और प्रदर्शन मानकों को पूरा कर सकते हैं।
प्रश्न: 3. कैसे दूर आपको एक ट्रांसफार्मर से रहना चाहिए?
एक: एक ट्रांसफार्मर के पास रहना, जैसे कि विद्युत सबस्टेशनों में पाए जाने वाले या आवासीय क्षेत्रों में छोटे वितरण ट्रांसफार्मर, विद्युत चुम्बकीय क्षेत्रों (ईएमएफ) और शोर के बारे में चिंताओं को बढ़ा सकते हैं। हालांकि, यह ध्यान रखना महत्वपूर्ण है कि संभावित जोखिम विभिन्न कारकों पर निर्भर करते हैं, जिसमें ट्रांसफार्मर के प्रकार और आकार, जगह में परिरक्षण, और मौजूदा नियमों और मानकों सहित। इलेक्ट्रोमैग्नेटिक फ़ील्ड (EMFs): ट्रांसफार्मर कम-आवृत्ति वाले विद्युत चुम्बकीय क्षेत्र का उत्पादन करते हैं। इन क्षेत्रों की ताकत दूरी के साथ तेजी से कम हो जाती है। आम तौर पर, एक ट्रांसफार्मर से कुछ मीटर की दूरी पर ईएमएफ का स्तर अंतर्राष्ट्रीय आयोग द्वारा गैर-आयनीकरण विकिरण संरक्षण (ICNIRP) या इंस्टीट्यूट ऑफ इलेक्ट्रिकल एंड इलेक्ट्रॉनिक्स इंजीनियर्स (IEEE) जैसे संगठनों द्वारा निर्धारित अंतर्राष्ट्रीय एक्सपोज़र दिशानिर्देशों के भीतर है। शोर: ट्रांसफार्मर एक कम गुनगुना शोर पैदा कर सकते हैं, जो बड़े सबस्टेशन के साथ अधिक ध्यान देने योग्य है। जबकि यह शोर आम तौर पर नियामक सीमाओं के भीतर होता है, यह एक उपद्रव हो सकता है यदि कोई बहुत करीब रहता है। सुरक्षा मानक और विनियम: कई देशों में सुरक्षा मानक और नियम हैं जो आवासीय क्षेत्रों और सबस्टेशनों या उच्च-वोल्टेज उपकरणों के बीच न्यूनतम दूरी तय करते हैं। इन मानकों को सुरक्षा सुनिश्चित करने और ईएमएफ के संपर्क को कम करने के लिए डिज़ाइन किया गया है। व्यावहारिक दिशानिर्देश: बड़े सबस्टेशनों के लिए, सबस्टेशन के तत्काल आसपास के क्षेत्र से बाहर रहने वाली दूरी पर रहने की सलाह दी जाती है। यह दूरी स्थानीय नियमों के आधार पर भिन्न हो सकती है, लेकिन एक सामान्य दिशानिर्देश कुछ सौ मीटर हो सकता है। छोटे वितरण ट्रांसफार्मर (जैसे आवासीय सड़कों पर) के लिए, कुछ मीटर की दूरी आमतौर पर ईएमएफ एक्सपोज़र और नगण्य स्तरों के शोर को कम करने के लिए पर्याप्त होती है। व्यक्तिगत संवेदनशीलता: कुछ व्यक्ति ईएमएफ या शोर के प्रति अधिक संवेदनशील हो सकते हैं। ऐसे मामलों में, स्रोत से दूरी बढ़ाने से संभावित असुविधा को कम करने में मदद मिल सकती है। सारांश में, जबकि कोई एक आकार-फिट-सभी उत्तर नहीं है, स्थानीय नियमों और दिशानिर्देशों का पालन करना, और बड़े सबस्टेशनों और वितरण ट्रांसफार्मर से एक उचित दूरी बनाए रखना, ईएमएफ और शोर के संपर्क को कम करने में मदद कर सकता है। विशिष्ट चिंताओं या स्थितियों के लिए, स्थानीय स्वास्थ्य और भवन अधिकारियों या एक चिकित्सा पेशेवर से परामर्श करना उचित है।
प्रश्न: 4. सबस्टेशन में 3 चरण ट्रांसफार्मर का उपयोग क्या है?
A: A 3- एक सबस्टेशन में चरण ट्रांसफार्मर विद्युत बिजली वितरण प्रणाली में एक महत्वपूर्ण घटक है, जिसे तीन-चरण प्रणाली में विद्युत ऊर्जा को स्थानांतरित करने के लिए डिज़ाइन किया गया है। फ़ंक्शन वोल्टेज स्टेप-अप या स्टेप-डाउन: सबस्टेशन में, ये ट्रांसफॉर्मर या तो पावर प्लांट्स से वोल्टेज को ट्रांसमिशन के लिए बढ़ाते हैं या घरों और व्यवसायों को वितरण के लिए वोल्टेज को नीचे ले जाते हैं। कुशल पावर ट्रांसफर: तीन-चरण पावर ट्रांसमिशन लंबी दूरी पर बड़ी मात्रा में बिजली प्रसारित करने के लिए एकल-चरण की तुलना में अधिक कुशल है। संरचना तीन सेट वाइंडिंग: ट्रांसफार्मर के प्रत्येक चरण में प्राथमिक और माध्यमिक वाइंडिंग का अपना सेट होता है। इन्हें एप्लिकेशन के आधार पर अलग -अलग तरीकों (जैसे, डेल्टा या WYE कॉन्फ़िगरेशन) में कॉन्फ़िगर किया जा सकता है। कोर कंस्ट्रक्शन: कोर आमतौर पर चुंबकीय प्रवाह को सुविधाजनक बनाने के लिए उच्च-ग्रेड स्टील लैमिनेशन से बना होता है। कोर का डिज़ाइन अलग -अलग हो सकता है, लेकिन तीन चरणों में ऊर्जा के कुशल हस्तांतरण के लिए अनुकूलित है। इन्सुलेशन और कूलिंग: उच्च वोल्टेज और धाराओं को संभालने के लिए, 3- चरण ट्रांसफॉर्मर मजबूत इन्सुलेशन और कूलिंग सिस्टम से लैस हैं, जैसे तेल या एयर कूलिंग। सबस्टेशन ट्रांसमिशन सबस्टेशनों में महत्व: यहाँ, 3- चरण ट्रांसफार्मर लंबी दूरी के संचरण के लिए उच्च स्तर तक वोल्टेज को बढ़ाते हैं, ट्रांसमिशन लाइनों पर ऊर्जा हानि को कम करते हैं। वितरण सबस्टेशन: वे स्थानीय वितरण नेटवर्क के लिए उपयुक्त ट्रांसमिशन लाइनों से निम्न स्तर तक उच्च वोल्टेज को नीचे ले जाते हैं। लोड बैलेंसिंग: वे तीन-चरण बिजली प्रणाली में विद्युत भार को प्रबंधित करने और संतुलित करने में आवश्यक हैं, जो लगातार बिजली की गुणवत्ता और विश्वसनीयता सुनिश्चित करते हैं। अनुप्रयोग औद्योगिक और वाणिज्यिक: औद्योगिक और वाणिज्यिक सेटिंग्स में उपयोग किया जाता है जहां बड़ी मात्रा में बिजली की आवश्यकता होती है। उपयोगिता ग्रिड: विद्युत उपयोगिता ग्रिड की रीढ़ की हड्डी में मौलिक, पीढ़ी से खपत बिंदुओं तक बिजली के हस्तांतरण की सुविधा। लाभ दक्षता: एकल-चरण ट्रांसफार्मर की तुलना में बिजली संचरण और वितरण में अधिक कुशल। लोड बैलेंस: वे एक संतुलित पावर लोड प्रदान करते हैं, जो पावर ग्रिड के स्थिर संचालन के लिए आवश्यक है। कम तांबे की आवश्यकता: एक ही पावर रेटिंग के लिए, एक तीन-चरण ट्रांसफार्मर अलग-अलग एकल-चरण ट्रांसफार्मर की तुलना में कम कंडक्टर सामग्री का उपयोग करता है, जिससे यह अधिक किफायती है। सारांश में, 3- सबस्टेशन में चरण ट्रांसफार्मर तीन-चरण विद्युत प्रणालियों में विद्युत शक्ति के कुशल संचरण और वितरण में एक महत्वपूर्ण भूमिका निभाते हैं। उनका डिजाइन और संचालन पावर ग्रिड की विश्वसनीयता और स्थिरता के लिए मौलिक है।
प्रश्न: 5. कई ट्रांसफॉर्मर एक सबस्टेशन के पास कैसे हैं?
A: एक सबस्टेशन में ट्रांसफार्मर की संख्या सबस्टेशन के उद्देश्य, आकार और विद्युत ग्रिड की आवश्यकताओं के आधार पर व्यापक रूप से भिन्न हो सकती है। छोटे वितरण सबस्टेशन: ये सबस्टेशन, जो आमतौर पर आवासीय या छोटे वाणिज्यिक क्षेत्रों में पाए जाते हैं, में केवल एक या कुछ ट्रांसफार्मर हो सकते हैं। उनकी प्राथमिक भूमिका ट्रांसमिशन लाइनों से उच्च वोल्टेज को स्थानीय वितरण के लिए उपयुक्त वोल्टेज के लिए कम करने के लिए है। बड़े ट्रांसमिशन सबस्टेशन: ये सबस्टेशन उच्च-वोल्टेज ट्रांसमिशन नेटवर्क का हिस्सा हैं और इसमें कई ट्रांसफार्मर हो सकते हैं। वे दोनों स्टेप-अप ट्रांसफार्मर (पावर प्लांट्स से लंबी दूरी के ट्रांसमिशन के लिए वोल्टेज बढ़ाना) और स्टेप-डाउन ट्रांसफॉर्मर (वितरण के लिए वोल्टेज को कम करना या ग्रिड के अन्य भागों के साथ इंटरकनेक्शन के लिए) दोनों को शामिल कर सकते हैं। औद्योगिक या विशेष सबस्टेशन: बड़ी औद्योगिक सुविधाओं या विशिष्ट अनुप्रयोगों की सेवा करने वाले सबस्टेशन, जैसे कि अक्षय ऊर्जा स्रोतों (जैसे, पवन खेतों) से जुड़े, ऑपरेशन की विशिष्ट आवश्यकताओं के अनुरूप कई ट्रांसफार्मर हो सकते हैं। अतिरेक और क्षमता की आवश्यकताएं: कई सबस्टेशनों में, विशेष रूप से ग्रिड स्थिरता के लिए महत्वपूर्ण, अतिरेक महत्वपूर्ण है। इसका मतलब है कि निरंतर संचालन सुनिश्चित करने के लिए अतिरिक्त ट्रांसफार्मर होना, भले ही एक ट्रांसफार्मर को रखरखाव की आवश्यकता हो या विफल हो। विस्तार और उन्नयन: एक सबस्टेशन में ट्रांसफार्मर की संख्या समय के साथ बदल सकती है। जैसे -जैसे बिजली की मांग बढ़ती है या ग्रिड का आधुनिकीकरण किया जाता है, अतिरिक्त ट्रांसफार्मर जोड़े जा सकते हैं। सारांश में, सभी सबस्टेशनों के लिए ट्रांसफार्मर की कोई निश्चित संख्या नहीं है। यह विद्युत ग्रिड में सबस्टेशन की विशिष्ट भूमिका, इसकी क्षमता, अतिरेक की आवश्यकता और उस क्षेत्र की मांगों के आधार पर भिन्न होता है जो इसे कार्य करता है।
प्रश्न: 6. एक सबस्टेशन में वर्तमान ट्रांसफार्मर कहां है?
A: एक सबस्टेशन में, एक वर्तमान ट्रांसफार्मर (CT) विद्युत प्रणाली की निगरानी और सुरक्षा में महत्वपूर्ण भूमिका निभाता है। इसका प्लेसमेंट रणनीतिक है और सबस्टेशन के डिज़ाइन और इलेक्ट्रिकल सिस्टम के कॉन्फ़िगरेशन के आधार पर भिन्न होता है। सर्किट ब्रेकर्स के पास: सीटीएस अक्सर सर्किट ब्रेकर के करीब स्थित होते हैं। वे सर्किट ब्रेकरों के माध्यम से प्रवाह को मापते हैं, जो सुरक्षात्मक रिलेइंग सिस्टम के लिए आवश्यक डेटा प्रदान करते हैं। इनकमिंग और आउटगोइंग लाइनों के साथ: सीटी को इन लाइनों में वर्तमान स्तरों की निगरानी के लिए इनकमिंग और आउटगोइंग ट्रांसमिशन या डिस्ट्रीब्यूशन लाइनों पर रखा जाता है। यह प्लेसमेंट ऑपरेटरों को सबस्टेशन के अंदर और बाहर बिजली के प्रवाह को ट्रैक करने की अनुमति देता है। ट्रांसफॉर्मर के पास: कुछ कॉन्फ़िगरेशन में, वर्तमान में प्रवेश करने और ट्रांसफार्मर को छोड़ने के लिए सीटी को पावर ट्रांसफार्मर के पास रखा जा सकता है। यह लोड को प्रबंधित करने में मदद करता है और यह सुनिश्चित करता है कि ट्रांसफार्मर अपनी क्षमता के भीतर संचालित होता है। स्विचगियर में: सबस्टेशन में अक्सर स्विचगियर होता है, जिसमें विद्युत उपकरणों को नियंत्रित करने, सुरक्षा और\/या सर्किट ब्रेकरों का एक संयोजन शामिल होता है, जो विद्युत उपकरणों को नियंत्रित, सुरक्षा और अलग करने के लिए उपयोग किया जाता है। सीटीएस को मापने और निगरानी के उद्देश्यों के लिए इस सेटअप में एकीकृत किया जाता है। बसबार पर: सीटीएस को बसबार पर भी पाया जा सकता है, जो कि प्रवाहकीय बार हैं जो सबस्टेशन में विभिन्न सर्किटों को बिजली वितरित करने के लिए उपयोग किए जाते हैं। बसबार पर सीटीएस रखने से सबस्टेशन या इलेक्ट्रिकल ग्रिड के विभिन्न भागों में वितरित वर्तमान की निगरानी की अनुमति मिलती है। सुरक्षात्मक रिले पैनल में: वे कभी -कभी सुरक्षात्मक रिले के आवास पैनलों में स्थित होते हैं। ये रिले सीटीएस से वर्तमान जानकारी का उपयोग असामान्य स्थितियों का पता लगाने और आवश्यक होने पर संचालित करने के लिए सर्किट ब्रेकरों को ट्रिगर करने के लिए करते हैं। वर्तमान ट्रांसफार्मर का सटीक स्थान और संख्या सबस्टेशन के विशिष्ट डिजाइन, विद्युत ग्रिड की जटिलता के आधार पर अलग -अलग हो सकती है, और सिस्टम मॉनिटरिंग और सुरक्षा के लिए आवश्यकताएं। इन स्थानों में सीटीएस का प्रमुख कार्य विद्युत शक्ति प्रणाली में नियंत्रण, पैमाइश और सुरक्षा उद्देश्यों के लिए सटीक वर्तमान माप प्रदान करना है।
प्रश्न: 7. एक सबस्टेशन में ज्यादा वोल्टेज है?
A: एक सबस्टेशन में पाए जाने वाले वोल्टेज का स्तर विद्युत ग्रिड में सबस्टेशन की भूमिका के आधार पर काफी भिन्न हो सकता है। आम तौर पर, सबस्टेशन को उनके कार्य के आधार पर दो मुख्य प्रकारों में वर्गीकृत किया जाता है: ट्रांसमिशन सबस्टेशन और वितरण सबस्टेशन। ट्रांसमिशन सबस्टेशन हाई वोल्टेज (एचवी): लगभग 69 केवी (किलोवोल्ट्स) से लेकर 230 केवी तक। ये सबस्टेशन पीढ़ी की सुविधाओं से शक्ति प्राप्त करते हैं और लंबी दूरी के संचरण के लिए वोल्टेज को बढ़ाते हैं। अतिरिक्त उच्च वोल्टेज (EHV): कुछ मामलों में 230 kV से 765 kV या उससे भी अधिक हो सकता है। ये सबस्टेशन लंबी दूरी पर कुशलता से बिजली स्थानांतरित करने के लिए अभिन्न हैं, जिससे नुकसान कम हो जाता है। वितरण सबस्टेशन मध्यम वोल्टेज: आमतौर पर लगभग 13.8 केवी से 69 केवी तक होता है। ये सबस्टेशन ट्रांसमिशन लाइनों से उच्च वोल्टेज को वितरण नेटवर्क के लिए उपयुक्त स्तर तक नीचे ले जाते हैं। कम वोल्टेज: आवासीय या वाणिज्यिक अंत उपयोगकर्ताओं के लिए अंतिम वितरण के लिए, वोल्टेज को आगे 120\/240 वोल्ट (उत्तरी अमेरिका में) या 230\/400 वोल्ट (यूरोप और एशिया के कई हिस्सों में) जैसे स्तरों तक नीचे ले जाया जाता है। विशिष्ट सबस्टेशन कनवर्टर सबस्टेशन: उन मामलों में जहां एसी (वैकल्पिक वर्तमान) को उच्च-वोल्टेज डायरेक्ट करंट (एचवीडीसी) ट्रांसमिशन के लिए डीसी (प्रत्यक्ष वर्तमान) में परिवर्तित किया जाता है, वोल्टेज असाधारण रूप से उच्च हो सकता है, अक्सर सैकड़ों किलोवोल्ट की सीमा में। वोल्टेज स्तरों को प्रभावित करने वाले कारक ग्रिड आवश्यकताओं: समग्र डिजाइन और विद्युत ग्रिड की आवश्यकताएं। नियामक मानक: वोल्टेज का स्तर अक्सर राष्ट्रीय या अंतर्राष्ट्रीय नियमों के अनुसार मानकीकृत किया जाता है। ट्रांसमिशन की दूरी: बिजली के नुकसान को कम करने के लिए लंबी दूरी के लिए उच्च वोल्टेज का उपयोग किया जाता है। अंत-उपयोगकर्ता की आवश्यकताएं: अंतिम उपयोगकर्ताओं की सुरक्षा और उपयोग आवश्यकताओं को पूरा करने के लिए वितरण नेटवर्क में निचले वोल्टेज का उपयोग किया जाता है। सारांश में, एक सबस्टेशन में वोल्टेज वितरण सबस्टेशन में मध्यम वोल्टेज स्तर (दसियों किलोवोल्ट्स में) से बहुत अधिक वोल्टेज स्तर (कई सौ किलोवोल्ट तक) से ट्रांसमिशन सबस्टेशन में भिन्न हो सकता है। विशिष्ट वोल्टेज विद्युत शक्ति संचरण और वितरण श्रृंखला में सबस्टेशन की भूमिका पर निर्भर करता है।
प्रश्न: 8. ट्रांसफार्मर के दो मुख्य प्रकार क्या हैं?
एक: ट्रांसफार्मर, विद्युत शक्ति प्रणालियों में आवश्यक घटक, मुख्य रूप से दो मुख्य प्रकारों में आते हैं: स्टेप-अप ट्रांसफार्मर और स्टेप-डाउन ट्रांसफार्मर। स्टेप-अप ट्रांसफार्मर: फ़ंक्शन: ये ट्रांसफार्मर वोल्टेज स्तर को कम वोल्टेज से उच्च वोल्टेज तक बढ़ाते हैं। पावर सिस्टम में उपयोग करें: वे आमतौर पर पावर जनरेशन स्टेशनों में और ट्रांसमिशन नेटवर्क में कुछ बिंदुओं पर उपयोग किए जाते हैं। वोल्टेज को बढ़ाकर, वे लंबी दूरी पर बिजली के संचरण के दौरान ऊर्जा के नुकसान को कम करते हैं। सिद्धांत: उनके पास प्राथमिक कॉइल की तुलना में द्वितीयक कॉइल में तार के अधिक मोड़ हैं, जो इनपुट वोल्टेज की तुलना में उच्च वोल्टेज आउटपुट की ओर जाता है। स्टेप-डाउन ट्रांसफार्मर: फ़ंक्शन: ये ट्रांसफॉर्मर वोल्टेज स्तर को उच्च वोल्टेज से कम वोल्टेज तक कम करते हैं। पावर सिस्टम में उपयोग करें: वे आमतौर पर वितरण सबस्टेशनों में और कभी -कभी औद्योगिक और वाणिज्यिक सेटिंग्स में पाए जाते हैं। उनकी मुख्य भूमिका ट्रांसमिशन लाइनों से प्राप्त उच्च वोल्टेज को घरेलू या वाणिज्यिक उपयोग के लिए उपयुक्त स्तरों तक पहुंचाना है। सिद्धांत: उनके पास प्राथमिक कॉइल की तुलना में द्वितीयक कॉइल में तार के कम मोड़ होते हैं, जिसके परिणामस्वरूप इनपुट वोल्टेज की तुलना में कम वोल्टेज आउटपुट होता है। दोनों प्रकार के ट्रांसफार्मर विद्युत शक्ति के कुशल वितरण और उपयोग में महत्वपूर्ण हैं। स्टेप-अप ट्रांसफार्मर बिजली के कुशल लंबी दूरी के संचरण के लिए अनुमति देते हैं, जबकि स्टेप-डाउन ट्रांसफार्मर घरों, व्यवसायों और विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयोग करने योग्य वोल्टेज पर बिजली की सुरक्षित वितरण सुनिश्चित करते हैं।
प्रश्न: 9. किस प्रकार का ट्रांसफार्मर आमतौर पर उपयोग किया जाता है?
A: सबसे अधिक इस्तेमाल किया जाने वाला प्रकार का ट्रांसफार्मर विद्युत शक्ति प्रणाली के भीतर विशिष्ट अनुप्रयोग पर निर्भर करता है। स्टेप-अप और स्टेप-डाउन ट्रांसफार्मर दोनों आवश्यक हैं, लेकिन उनका उपयोग पावर ट्रांसमिशन और डिस्ट्रीब्यूशन के चरण के आधार पर भिन्न होता है: स्टेप-अप ट्रांसफार्मर: उपयोग: इनका उपयोग मुख्य रूप से पावर जनरेशन स्टेशनों में और कभी-कभी ट्रांसमिशन नेटवर्क में किया जाता है। उद्देश्य: उनका मुख्य कार्य उत्पन्न शक्ति के वोल्टेज को बढ़ाना है, जिससे इसे न्यूनतम बिजली हानि के साथ लंबी दूरी पर प्रेषित किया जा सकता है। स्टेप-डाउन ट्रांसफार्मर: उपयोग: इनका उपयोग व्यापक रूप से वितरण सबस्टेशनों में और औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए किया जाता है। उद्देश्य: वे ट्रांसमिशन लाइनों से उच्च वोल्टेज को कम वोल्टेज में कम वोल्टेज में कम करते हैं जो अंत उपभोक्ताओं द्वारा सुरक्षित उपयोग के लिए उपयुक्त होते हैं। वितरण ट्रांसफार्मर: विविधता: ये एक प्रकार के स्टेप-डाउन ट्रांसफार्मर हैं और विशेष रूप से आम हैं। बिजली उपभोक्ता तक पहुंचने से पहले वे अंतिम परिवर्तन चरण हैं। स्थान: वे उपयोगिता ध्रुवों पर, भूमिगत वाल्टों में, या आवासीय या वाणिज्यिक क्षेत्रों में छोटे सबस्टेशनों में माउंट किए जा सकते हैं। पावर ट्रांसफार्मर: उपयोग: ट्रांसमिशन नेटवर्क में स्टेप-अप या स्टेप-डाउन वोल्टेज स्तरों के लिए उपयोग किया जाता है। आकार और क्षमता: ये बड़े और उच्च क्षमताओं के लिए डिज़ाइन किए गए हैं, जो सबस्टेशन और बिजली संयंत्रों के लिए उपयुक्त हैं। विशेष ट्रांसफार्मर: अन्य प्रकार: अन्य विशेष ट्रांसफॉर्मर जैसे अलगाव ट्रांसफॉर्मर, ऑटोट्रांसफॉर्मर, और इंस्ट्रूमेंट ट्रांसफॉर्मर (वर्तमान और वोल्टेज ट्रांसफार्मर) जैसे विद्युत उद्योग के विभिन्न क्षेत्रों में विशिष्ट उद्देश्यों के लिए उपयोग किए जाते हैं। सामान्य तौर पर, स्टेप-डाउन ट्रांसफार्मर हर रोजमर्रा की सेटिंग्स में अधिक से अधिक सामना करते हैं क्योंकि वे घरों और व्यवसायों के लिए सुरक्षित, उपयोग करने योग्य स्तरों के लिए उच्च-वोल्टेज बिजली लाने के लिए अभिन्न होते हैं। हालांकि, दोनों स्टेप-अप और स्टेप-डाउन ट्रांसफार्मर विद्युत बिजली उत्पादन, ट्रांसमिशन और वितरण के समग्र रूपरेखा में समान रूप से महत्वपूर्ण हैं।
प्रश्न: 10. ट्रांसफार्मर कनेक्शन का उपयोग आम तौर पर ट्रांसमिशन सबस्टेशन के लिए किया जाता है और क्यों?
A: ट्रांसमिशन सबस्टेशनों में, आमतौर पर उपयोग किए जाने वाले ट्रांसफार्मर कनेक्शन प्रकार "YY" (Wye-Wye) या "Y-let" (Wye-Delta) कॉन्फ़िगरेशन है। विकल्प कई कारकों पर निर्भर करता है जिसमें पावर सिस्टम की आवश्यकताओं, वांछित वोल्टेज स्तर और दक्षता और स्थिरता के लिए विचार शामिल हैं। YY (Wye-Wye) कनेक्शन: विशेषताएं: प्राथमिक और माध्यमिक दोनों वाइंडिंग WYE कॉन्फ़िगरेशन में जुड़े हुए हैं। लाभ: यह कनेक्शन भार को संतुलित करने के लिए अच्छा है और तटस्थ के उपयोग के लिए अनुमति देता है। यह अक्सर उन स्थितियों में उपयोग किया जाता है जहां ट्रांसफार्मर के दोनों किनारों पर तटस्थ की आवश्यकता होती है। अनुप्रयोग: आमतौर पर सेटिंग्स में उपयोग किया जाता है जहां लोड संतुलन महत्वपूर्ण है और जहां ट्रांसफार्मर तटस्थ ग्राउंडिंग सुरक्षा और स्थिरता के लिए वांछित है। Y-g (Wye-Delta) कनेक्शन: विशेषताएं: प्राथमिक घुमावदार WYE कॉन्फ़िगरेशन में जुड़ा हुआ है, और द्वितीयक वाइंडिंग एक डेल्टा कॉन्फ़िगरेशन में जुड़ा हुआ है। लाभ: यह सेटअप विद्युत प्रणाली में हार्मोनिक्स से संबंधित मुद्दों को कम करने में मदद कर सकता है। द्वितीयक पक्ष पर डेल्टा कनेक्शन ट्रिपलन हार्मोनिक्स (3, 9 वें, 15 वें, आदि) के लिए एक पथ प्रदान कर सकता है जो गैर-रैखिक भार में आम हैं। यह असंतुलित भार के खिलाफ सिस्टम को स्थिर करने में भी मदद करता है। अनुप्रयोग: व्यापक रूप से ट्रांसमिशन सबस्टेशनों में उपयोग किया जाता है जहां हार्मोनिक्स का प्रबंधन करने और सिस्टम स्थिरता सुनिश्चित करने की आवश्यकता होती है, विशेष रूप से बड़े औद्योगिक भार की उपस्थिति में जो हार्मोनिक्स का परिचय दे सकते हैं। इन कॉन्फ़िगरेशन को क्यों पसंद किया जाता है: हार्मोनिक फ़िल्टरिंग: Y-of कनेक्शन हार्मोनिक्स को फ़िल्टर करने में मदद करता है, जो ट्रांसमिशन सिस्टम में बिजली की गुणवत्ता बनाए रखने के लिए महत्वपूर्ण है। लोड बैलेंसिंग: YY कनेक्शन उन प्रणालियों के लिए प्रभावी है जिन्हें संतुलित भार और एक स्थिर तटस्थ बिंदु की आवश्यकता होती है। वोल्टेज परिवर्तन: दोनों कॉन्फ़िगरेशन ट्रांसमिशन सबस्टेशनों में आवश्यकतानुसार वोल्टेज को स्टेप अप करने या स्टेप करने में कुशल हैं। सिस्टम स्थिरता: ये कॉन्फ़िगरेशन पावर सिस्टम की समग्र स्थिरता में योगदान करते हैं, असंतुलित भार को संभालते हैं और बिजली की मांगों को प्रभावी ढंग से उतारते हैं। सारांश में, ट्रांसमिशन सबस्टेशनों में YY और Y-of ट्रांसफॉर्मर कनेक्शन के बीच विकल्प पावर सिस्टम की विशिष्ट विद्युत और परिचालन आवश्यकताओं द्वारा निर्देशित है, दक्षता, बिजली की गुणवत्ता और सिस्टम स्थिरता पर ध्यान केंद्रित करने के साथ।
प्रश्न: 11. एक सबस्टेशन में कई ट्रांसफार्मर कैसे?
A: एक सबस्टेशन में ट्रांसफार्मर की संख्या सबस्टेशन के उद्देश्य, आकार और विद्युत ग्रिड की आवश्यकताओं के आधार पर व्यापक रूप से भिन्न हो सकती है। कोई मानक संख्या नहीं है, लेकिन यहां कुछ सामान्य परिदृश्य हैं: छोटे वितरण सबस्टेशन: अक्सर आवासीय क्षेत्रों या छोटे वाणिज्यिक सेटिंग्स में पाए जाते हैं, इनमें केवल एक या कुछ ट्रांसफॉर्मर हो सकते हैं। उनकी मुख्य भूमिका स्थानीय वितरण के लिए ट्रांसमिशन लाइनों से कम वोल्टेज तक उच्च वोल्टेज को नीचे ले जाना है। बड़े ट्रांसमिशन सबस्टेशन: हाई-वोल्टेज ट्रांसमिशन नेटवर्क का हिस्सा, इनमें कई ट्रांसफार्मर हो सकते हैं। वे दोनों स्टेप-अप ट्रांसफार्मर (पावर प्लांट्स से लंबी दूरी के ट्रांसमिशन के लिए वोल्टेज बढ़ाने के लिए) और स्टेप-डाउन ट्रांसफार्मर (अन्य ग्रिड भागों के साथ वितरण या इंटरकनेक्शन के लिए वोल्टेज को कम करने के लिए) दोनों को शामिल कर सकते हैं। औद्योगिक या विशेष सबस्टेशन: बड़ी औद्योगिक सुविधाओं या विशिष्ट अनुप्रयोगों (जैसे अक्षय ऊर्जा स्रोतों) की सेवा करना, इनमें कई ट्रांसफार्मर हो सकते हैं जो विशिष्ट परिचालन आवश्यकताओं के अनुरूप हैं। अतिरेक और क्षमता की आवश्यकताएं: महत्वपूर्ण सबस्टेशनों में, विशेष रूप से ग्रिड स्थिरता के लिए महत्वपूर्ण, अतिरेक महत्वपूर्ण है। इसका मतलब है कि निरंतर संचालन सुनिश्चित करने के लिए अतिरिक्त ट्रांसफार्मर होना, भले ही एक ट्रांसफार्मर को रखरखाव की आवश्यकता हो या विफल हो। विस्तार और उन्नयन: जैसे -जैसे बिजली की मांग बढ़ती है या ग्रिड का आधुनिकीकरण किया जाता है, अतिरिक्त ट्रांसफार्मर को मौजूदा सबस्टेशनों में जोड़ा जा सकता है। सारांश में, सभी सबस्टेशनों के लिए ट्रांसफार्मर की कोई निश्चित संख्या नहीं है। संख्या विद्युत ग्रिड में सबस्टेशन की विशिष्ट भूमिका, इसकी क्षमता, अतिरेक की आवश्यकता, और उस क्षेत्र की मांगों की मांग से निर्धारित होती है।
प्रश्न: 12. तीन प्रकार के पावर ट्रांसफार्मर क्या हैं?
ए: पावर ट्रांसफार्मर, जो इलेक्ट्रिकल ट्रांसमिशन नेटवर्क में स्टेप-अप या स्टेप-डाउन वोल्टेज स्तरों के लिए उपयोग किए जाते हैं, उनके निर्माण, अनुप्रयोग और शीतलन विधियों के आधार पर विभिन्न प्रकारों में आते हैं। तीन सामान्य प्रकार के पावर ट्रांसफार्मर हैं: कोर टाइप ट्रांसफार्मर: निर्माण: कोर टाइप ट्रांसफॉर्मर में, वाइंडिंग कोर के काफी हिस्से के आसपास घाव होते हैं। विशेषताएं: यह डिज़ाइन एक आसान शीतलन प्रक्रिया के लिए अनुमति देता है क्योंकि वाइंडिंग कूलिंग माध्यम से अधिक उजागर होती हैं, चाहे वह हवा हो या तेल। अनुप्रयोग: वे आमतौर पर संचरण और वितरण अनुप्रयोगों में उपयोग किए जाते हैं जहां दक्षता और विश्वसनीयता महत्वपूर्ण हैं। शेल टाइप ट्रांसफार्मर: निर्माण: एक शेल टाइप ट्रांसफार्मर का कोर वाइंडिंग के एक बड़े हिस्से को घेरता है। विशेषताएं: यह डिजाइन बेहतर यांत्रिक शक्ति और शॉर्ट-सर्किट प्रतिरोध प्रदान करता है। कोर प्रभावी रूप से परिरक्षण प्रदान करता है और विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करता है। अनुप्रयोग: शेल प्रकार ट्रांसफार्मर अक्सर उच्च-वोल्टेज अनुप्रयोगों में और उन परिदृश्यों में उपयोग किए जाते हैं जहां स्थान सीमित है, क्योंकि वे कोर प्रकार के ट्रांसफॉर्मर की तुलना में अधिक कॉम्पैक्ट हो सकते हैं। ऑटोट्रांसफॉर्मर: निर्माण: एक ऑटोट्रांसफॉर्मर में प्रति चरण एक एकल घुमावदार होता है, जिसका हिस्सा प्राथमिक और द्वितीयक दोनों सर्किटों के लिए आम है। विशेषताएं: इस डिजाइन के परिणामस्वरूप अधिक कॉम्पैक्ट, लागत प्रभावी और कुशल ट्रांसफार्मर होता है, लेकिन इनपुट और आउटपुट के बीच कम विद्युत अलगाव के साथ। अनुप्रयोग: ऑटोट्रांसफॉर्मर्स का उपयोग अक्सर एक छोटे वोल्टेज समायोजन की आवश्यकता वाले अनुप्रयोगों के लिए किया जाता है, जैसे कि लंबी दूरी के विद्युत संचरण में वोल्टेज को बढ़ावा देना। उनका उपयोग मोटर्स के लिए स्टार्टर सर्किट में भी किया जाता है। इनमें से प्रत्येक ट्रांसफॉर्मर के विशिष्ट फायदे हैं और उन्हें उन विद्युत प्रणाली की आवश्यकताओं के आधार पर चुना जाता है जो वे सेवा करते हैं। उनके चयन को प्रभावित करने वाले कारकों में वोल्टेज स्तर, पावर रेटिंग, दक्षता, लागत, आकार की कमी और आवश्यक विद्युत अलगाव की डिग्री शामिल हैं।
प्रश्न: 13. अब तक एक ट्रांसफार्मर घर से होना चाहिए?
ए: पावर ट्रांसफार्मर, जो इलेक्ट्रिकल ट्रांसमिशन नेटवर्क में स्टेप-अप या स्टेप-डाउन वोल्टेज स्तरों के लिए उपयोग किए जाते हैं, उनके निर्माण, अनुप्रयोग और शीतलन विधियों के आधार पर विभिन्न प्रकारों में आते हैं। तीन सामान्य प्रकार के पावर ट्रांसफार्मर हैं: कोर टाइप ट्रांसफार्मर: निर्माण: कोर टाइप ट्रांसफॉर्मर में, वाइंडिंग कोर के काफी हिस्से के आसपास घाव होते हैं। विशेषताएं: यह डिज़ाइन एक आसान शीतलन प्रक्रिया के लिए अनुमति देता है क्योंकि वाइंडिंग कूलिंग माध्यम से अधिक उजागर होती हैं, चाहे वह हवा हो या तेल। अनुप्रयोग: वे आमतौर पर संचरण और वितरण अनुप्रयोगों में उपयोग किए जाते हैं जहां दक्षता और विश्वसनीयता महत्वपूर्ण हैं। शेल टाइप ट्रांसफार्मर: निर्माण: एक शेल टाइप ट्रांसफार्मर का कोर वाइंडिंग के एक बड़े हिस्से को घेरता है। विशेषताएं: यह डिजाइन बेहतर यांत्रिक शक्ति और शॉर्ट-सर्किट प्रतिरोध प्रदान करता है। कोर प्रभावी रूप से परिरक्षण प्रदान करता है और विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करता है। अनुप्रयोग: शेल प्रकार ट्रांसफार्मर अक्सर उच्च-वोल्टेज अनुप्रयोगों में और उन परिदृश्यों में उपयोग किए जाते हैं जहां स्थान सीमित है, क्योंकि वे कोर प्रकार के ट्रांसफॉर्मर की तुलना में अधिक कॉम्पैक्ट हो सकते हैं। ऑटोट्रांसफॉर्मर: निर्माण: एक ऑटोट्रांसफॉर्मर में प्रति चरण एक एकल घुमावदार होता है, जिसका हिस्सा प्राथमिक और द्वितीयक दोनों सर्किटों के लिए आम है। विशेषताएं: इस डिजाइन के परिणामस्वरूप अधिक कॉम्पैक्ट, लागत प्रभावी और कुशल ट्रांसफार्मर होता है, लेकिन इनपुट और आउटपुट के बीच कम विद्युत अलगाव के साथ। अनुप्रयोग: ऑटोट्रांसफॉर्मर्स का उपयोग अक्सर एक छोटे वोल्टेज समायोजन की आवश्यकता वाले अनुप्रयोगों के लिए किया जाता है, जैसे कि लंबी दूरी के विद्युत संचरण में वोल्टेज को बढ़ावा देना। उनका उपयोग मोटर्स के लिए स्टार्टर सर्किट में भी किया जाता है। इनमें से प्रत्येक ट्रांसफॉर्मर के विशिष्ट फायदे हैं और उन्हें उन विद्युत प्रणाली की आवश्यकताओं के आधार पर चुना जाता है जो वे सेवा करते हैं। उनके चयन को प्रभावित करने वाले कारकों में वोल्टेज स्तर, पावर रेटिंग, दक्षता, लागत, आकार की कमी और आवश्यक विद्युत अलगाव की डिग्री शामिल हैं।
प्रश्न: 14. यह क्या लगता है जब एक ट्रांसफार्मर उड़ाता है?
A: जब एक ट्रांसफार्मर विस्फोट या विफल हो जाता है, तो यह आमतौर पर एक जोर से, चौंकाने वाला शोर पैदा करता है। ट्रांसफार्मर के आकार और विफलता की गंभीरता के आधार पर ध्वनि भिन्न हो सकती है, लेकिन इसमें आम तौर पर निम्नलिखित विशेषताएं शामिल होती हैं: लाउड बूम या विस्फोट: ट्रांसफार्मर का सबसे आम विवरण उड़ाने वाला एक ज़ोरदार उछाल या विस्फोट है। यह शोर विद्युत आर्किंग और ट्रांसफार्मर के भीतर तेल या अन्य सामग्रियों के बाद के प्रज्वलन के कारण ऊर्जा की तेजी से रिलीज से उत्पन्न होता है। क्रैकिंग या इलेक्ट्रिकल आर्किंग साउंड्स: विस्फोट से पहले, इलेक्ट्रिकल आर्किंग की आवाज़ हो सकती है, जो एक क्रैकिंग या गूंज शोर से मिलती -जुलती हो सकती है। यह तब होता है जब इन्सुलेशन टूटने या अन्य दोषों के कारण हवा के अंतराल के माध्यम से बिजली का निर्वहन किया जाता है। शोरिंग या फ़िज़िंग शोर: कभी -कभी, यदि दबाव में गैसों या तेल की धीमी लीक या रिहाई होती है, तो अधिक नाटकीय विस्फोटक शोर से पहले एक हिसिंग या फ़िज़िंग ध्वनि हो सकती है। मेटालिक क्लैंगिंग या धमाकेदार: धातु भागों की ध्वनि, जैसे कि ट्रांसफार्मर के आवरण या आंतरिक घटकों, एक दूसरे के खिलाफ टकराव हो सकता है, विशेष रूप से बड़े ट्रांसफार्मर में जहां विस्फोट धातु भागों के महत्वपूर्ण भौतिक आंदोलन का कारण हो सकता है। एक ट्रांसफार्मर का विस्फोट एक गंभीर घटना है और विद्युत प्रणाली में एक बड़ी गलती का संकेत दे सकता है। यह अक्सर प्रभावित क्षेत्र में एक बिजली आउटेज के साथ होता है और संभावित रूप से आग का खतरा पैदा करता है। यदि आप एक ट्रांसफार्मर विस्फोट सुनते हैं, तो क्षेत्र से दूर रहना और घटना को स्थानीय बिजली कंपनी या आपातकालीन सेवाओं को तुरंत रिपोर्ट करना महत्वपूर्ण है।
प्रश्न: 15. अक्सर ट्रांसफार्मर को कैसे सेवित किया जाना चाहिए?
A: एक ट्रांसफार्मर की सर्विसिंग की आवृत्ति इसके प्रकार, उपयोग, परिचालन वातावरण और निर्माता की सिफारिशों सहित कई कारकों पर निर्भर करती है। नियमित निरीक्षण: सालाना बुनियादी निरीक्षण करना आम है। इन निरीक्षणों में आम तौर पर तेल लीक, असामान्य शोर, या ओवरहीटिंग जैसी शारीरिक विसंगतियों के लिए जाँच शामिल होती है। व्यापक रखरखाव: आंतरिक निरीक्षण, तेल परीक्षण और विद्युत परीक्षण सहित अधिक गहन रखरखाव, अक्सर ट्रांसफार्मर की स्थिति और परिचालन मांगों के आधार पर हर 2 से 5 साल में हर 2 से 5 साल में किया जाता है। तेल परीक्षण: तेल से भरे ट्रांसफार्मर के लिए, तेल की गुणवत्ता का नियमित रूप से परीक्षण किया जाना चाहिए। यह सालाना या द्वि-वार्षिक रूप से किया जा सकता है। परीक्षण नमी सामग्री, अम्लता, ढांकता हुआ शक्ति और भंग गैसों की उपस्थिति के लिए जांच करता है जो आंतरिक समस्याओं को इंगित कर सकता है। लोड मॉनिटरिंग: ट्रांसफार्मर के लोड की निरंतर निगरानी इसके प्रदर्शन और किसी भी उभरते मुद्दों में अंतर्दृष्टि प्रदान कर सकती है। ओवरलोडिंग से तेजी से गिरावट हो सकती है और अधिक लगातार सर्विसिंग की आवश्यकता हो सकती है। थर्मल इमेजिंग: हॉटस्पॉट का पता लगाने के लिए आवधिक थर्मल इमेजिंग नियमित रखरखाव का हिस्सा हो सकता है। हॉटस्पॉट ढीले कनेक्शन या बिगड़ते इन्सुलेशन जैसी संभावित समस्याओं का संकेत हैं। निर्माता के दिशानिर्देश: हमेशा ट्रांसफार्मर निर्माता द्वारा अनुशंसित रखरखाव अनुसूची और प्रक्रियाओं का पालन करें। ये दिशानिर्देश व्यापक परीक्षण और उपकरण की प्रदर्शन विशेषताओं के ज्ञान पर आधारित हैं। पर्यावरणीय कारक: कठोर पर्यावरणीय परिस्थितियों में ट्रांसफार्मर (जैसे कि अत्यधिक तापमान, आर्द्रता, या प्रदूषण) को अधिक लगातार सर्विसिंग की आवश्यकता हो सकती है। ट्रांसफार्मर की आयु: पुराने ट्रांसफार्मर को अधिक लगातार रखरखाव की आवश्यकता हो सकती है क्योंकि समय के साथ स्वाभाविक रूप से घटकों को घटाया जाता है। नियामक अनुपालन: ट्रांसफार्मर रखरखाव और सुरक्षा के बारे में स्थानीय और राष्ट्रीय नियमों का अनुपालन सुनिश्चित करें। स्थिति-आधारित रखरखाव: कुछ कंपनियां एक स्थिति-आधारित रखरखाव दृष्टिकोण का पालन करने के लिए परिष्कृत निगरानी उपकरणों को नियुक्त करती हैं, जहां एक निश्चित अनुसूची के बजाय ट्रांसफार्मर की वास्तविक स्थिति के आधार पर सर्विसिंग की जाती है। ट्रांसफार्मर की विश्वसनीयता, दक्षता और जीवनकाल को बनाए रखने और सुरक्षा सुनिश्चित करने के लिए नियमित सर्विसिंग महत्वपूर्ण है। यह संभावित मुद्दों की पहचान करने में भी मदद करता है, महंगा मरम्मत या लाइन के नीचे प्रतिस्थापन को रोकता है।
प्रश्न: 16. जब एक ट्रांसफार्मर को बदल दिया जाना चाहिए?
ए: एक ट्रांसफार्मर को कई परिस्थितियों में प्रतिस्थापन के लिए माना जाना चाहिए, जो आमतौर पर अपनी उम्र, प्रदर्शन और निरंतर रखरखाव की लागत-प्रभावशीलता के इर्द-गिर्द घूमती है। जीवन प्रत्याशा का अंत: ट्रांसफार्मर का एक अपेक्षित परिचालन जीवन होता है, अक्सर लगभग 30 से 40 साल होता है। यदि एक ट्रांसफार्मर आ रहा है या अपनी जीवन प्रत्याशा को पार कर गया है, तो यह विफलताओं और कम कुशल होने की संभावना अधिक हो सकती है। बार-बार मरम्मत और डाउनटाइम: यदि ट्रांसफार्मर को लगातार मरम्मत की आवश्यकता होती है या नियमित रूप से परिचालन डाउनटाइम का कारण बनता है, तो इसे ठीक करने के लिए इसे ठीक करने की तुलना में अधिक लागत प्रभावी हो सकता है। कम की गई दक्षता: पुराने ट्रांसफार्मर या जो बिगड़ गए हैं, वे कम कुशलता से संचालित हो सकते हैं, जिससे उच्च ऊर्जा हानि और लागत हो सकती है। लोड को संभालने में असमर्थता: यदि ट्रांसफार्मर अब पर्याप्त रूप से आवश्यक लोड को पर्याप्त रूप से मांग या सिस्टम में परिवर्तन के कारण नहीं संभाल सकता है, तो अधिक उपयुक्त क्षमता के साथ एक प्रतिस्थापन आवश्यक हो सकता है। इन्सुलेशन बिगड़ने: ट्रांसफार्मर में इन्सुलेशन समय के साथ गिरावट आती है। यदि परीक्षण गंभीर इन्सुलेशन बिगड़ने का संकेत देते हैं, तो यह एक संकेत है कि ट्रांसफार्मर जल्द ही विफल हो सकता है। तेल संदूषण: तेल से भरे ट्रांसफॉर्मर में, इन्सुलेटिंग तेल के महत्वपूर्ण संदूषण, विशेष रूप से नमी, एसिड या गैस के साथ, आंतरिक समस्याओं को इंगित कर सकते हैं जो वारंट प्रतिस्थापन कर सकते हैं। शारीरिक क्षति: किसी भी दृश्यमान शारीरिक क्षति, जैसे कि एक प्राकृतिक आपदा, दुर्घटना, या गंभीर पहनने और आंसू, ट्रांसफार्मर की अखंडता से समझौता कर सकते हैं। नियामक अनुपालन: नए ट्रांसफार्मर अक्सर पर्यावरण के अनुकूल होते हैं और सख्त नियमों का पालन करते हैं। यदि कोई मौजूदा ट्रांसफार्मर वर्तमान मानकों के अनुरूप नहीं है, तो इसे प्रतिस्थापित करने की आवश्यकता हो सकती है। प्रौद्योगिकी उन्नयन: ट्रांसफार्मर प्रौद्योगिकी में अग्रिम पुराने मॉडल अप्रचलित हो सकते हैं। नए ट्रांसफार्मर बेहतर दक्षता, कम नुकसान, बेहतर लोड प्रबंधन और होशियार निगरानी क्षमताओं जैसे लाभ प्रदान कर सकते हैं। लागत-लाभ विश्लेषण: कभी-कभी, चल रहे रखरखाव की लागत और एक पुराने ट्रांसफार्मर के कारण संभावित डाउनटाइम का जोखिम एक नई इकाई में निवेश को पछाड़ सकता है। ट्रांसफार्मर को बदलने का निर्णय लेने से इसकी वर्तमान स्थिति, प्रदर्शन मेट्रिक्स, रखरखाव इतिहास और भविष्य की विश्वसनीयता का गहन विश्लेषण शामिल होना चाहिए। सूचित निर्णय लेने के लिए इलेक्ट्रिकल इंजीनियरों या विशेषज्ञों के साथ परामर्श करना भी उचित है। विस्तार के लिए यावेई तकनीशियन टीम से संपर्क करने के लिए स्वतंत्र महसूस करें
प्रश्न: 17. क्या ट्रांसफार्मर को बदलने की आवश्यकता है?
A: हाँ, ट्रांसफॉर्मर को अंततः बदलने की आवश्यकता होती है, हालांकि उनके पास आमतौर पर एक लंबी सेवा जीवन होती है। आयु: ट्रांसफॉर्मर में आम तौर पर 20 से 40 वर्ष का जीवनकाल होता है, जो उनके डिजाइन, उपयोग और रखरखाव के आधार पर होता है। जैसे -जैसे वे उम्र में होते हैं, विफलता का जोखिम बढ़ जाता है। स्थिति और प्रदर्शन बिगड़ने: समय के साथ, एक ट्रांसफार्मर के घटक नीचा हो सकते हैं। इन्सुलेशन टूट सकता है, घुमावदार प्रतिरोध बदल सकता है, और अन्य यांत्रिक भागों को पहन सकते हैं। यदि ट्रांसफार्मर का प्रदर्शन काफी खराब हो जाता है, तो उसे प्रतिस्थापन की आवश्यकता हो सकती है। क्षमता की आवश्यकताएं: यदि समय के साथ विद्युत लोड बढ़ गया है और ट्रांसफार्मर अब इन मांगों को कुशलता से पूरा नहीं कर सकता है, तो इसे उच्च क्षमता की एक इकाई के साथ बदलने की आवश्यकता हो सकती है। दोष और विफलताएं: एक ट्रांसफार्मर जो महत्वपूर्ण दोषों का अनुभव करता है, जैसे कि इसकी शीतलन प्रणाली, लघु सर्किट, या अन्य महत्वपूर्ण विफलताओं का टूटना, प्रतिस्थापित करने की आवश्यकता हो सकती है, खासकर अगर मरम्मत संभव या लागत प्रभावी नहीं है। तकनीकी प्रगति: नए ट्रांसफार्मर अक्सर अधिक कुशल होते हैं, बेहतर लोड प्रबंधन क्षमताएं होती हैं, और स्मार्ट मॉनिटरिंग जैसी सुविधाएँ प्रदान कर सकती हैं। नई तकनीक में अपग्रेड करना प्रतिस्थापन का एक कारण हो सकता है। नियामक अनुपालन: पर्यावरण और सुरक्षा नियमों को नए मॉडल के साथ पुराने ट्रांसफार्मर के प्रतिस्थापन की आवश्यकता हो सकती है जो अधिक पर्यावरण के अनुकूल और सुरक्षित हैं (जैसे, गैर-पीसीबी ट्रांसफार्मर)। ऊर्जा दक्षता: नए मॉडल आम तौर पर अधिक ऊर्जा-कुशल होते हैं। एक पुराने ट्रांसफार्मर को बदलने से ऊर्जा की बचत हो सकती है और परिचालन लागत कम हो सकती है। रखरखाव की लागत: ट्रांसफार्मर की उम्र के रूप में, रखरखाव की लागत बढ़ सकती है। यदि एक पुराने ट्रांसफार्मर को बनाए रखना एक नए के साथ इसे बदलने की तुलना में अधिक महंगा हो जाता है, तो प्रतिस्थापन उचित है। सारांश में, जबकि ट्रांसफार्मर टिकाऊ और लंबे समय तक चलने वाले होते हैं, उन्हें उम्र बढ़ने, मांग में परिवर्तन, तकनीकी प्रगति या दक्षता के विचारों के कारण अंततः प्रतिस्थापन की आवश्यकता होती है। जब एक प्रतिस्थापन आवश्यक हो जाता है, तो नियमित निरीक्षण और रखरखाव आवश्यक है।
प्रश्न: 18. क्या एक ट्रांसफार्मर पहन सकता है?
A: हाँ, ट्रांसफार्मर समय के साथ बाहर पहन सकते हैं। लंबे समय तक उपयोग के लिए मजबूत और डिज़ाइन किए जाने के बावजूद, ट्रांसफार्मर विभिन्न कारकों के कारण पहनने और आंसू के लिए प्रतिरक्षा नहीं हैं। इन्सुलेशन ब्रेकडाउन: ट्रांसफार्मर विफलता के लिए सबसे आम कारणों में से एक इसके विद्युत इन्सुलेशन का टूटना है। समय के साथ, गर्मी, नमी और विद्युत तनाव इन्सुलेशन सामग्री को नीचा कर सकते हैं। थर्मल स्ट्रेस: ट्रांसफॉर्मर लोड भिन्नताओं के कारण थर्मल साइकिलिंग के अधीन हैं, जो घटकों के विस्तार और संकुचन का कारण बन सकते हैं। बार -बार थर्मल तनाव से भौतिक थकान और अंतिम विफलता हो सकती है। विद्युत तनाव: उच्च वोल्टेज और उतार -चढ़ाव भार ट्रांसफार्मर के घटकों पर जोर दे सकता है, जिससे क्रमिक गिरावट हो सकती है। मैकेनिकल वियर: मैकेनिकल पार्ट्स, जैसे कि टैप चेंजर्स, बार -बार ऑपरेशन के कारण पहन सकते हैं। संक्षारण और पर्यावरणीय कारक: नमी, ऑक्सीजन और अन्य पर्यावरणीय कारकों के संपर्क में आने से घटक घटक या जंग का कारण बन सकते हैं। तेल की गिरावट: तेल से भरे ट्रांसफार्मर में, इन्सुलेटिंग तेल समय के साथ नीचा हो सकता है, अपने इन्सुलेट गुणों को खो सकता है और आंतरिक दोषों के जोखिम को बढ़ाता है। हार्मोनिक्स और ओवरलोडिंग: इलेक्ट्रिकल हार्मोनिक्स और रेटेड क्षमता से ऊपर संचालन के संपर्क में आने से पहनने और आंसू में तेजी आ सकती है। आयु: किसी भी उपकरण की तरह, ट्रांसफार्मर में एक परिमित जीवनकाल होता है। जैसे -जैसे वे उम्र के होते हैं, विभिन्न घटक पहनने लगते हैं और प्रदर्शन में गिरावट आ सकती है। रासायनिक संदूषण: रासायनिक संदूषक एक ट्रांसफार्मर के भीतर ठोस और तरल दोनों इन्सुलेशन को प्रभावित कर सकते हैं, जिससे समय से पहले उम्र बढ़ने का कारण बन सकता है। खराब रखरखाव: अपर्याप्त रखरखाव बिगड़ने की प्रक्रिया में तेजी ला सकता है। विफलता की ओर ले जाने से पहले संभावित मुद्दों की पहचान करने और संबोधित करने के लिए नियमित रखरखाव महत्वपूर्ण है। जबकि ट्रांसफॉर्मर आमतौर पर विश्वसनीय होते हैं और उनके पास लंबे समय तक परिचालन जीवनकाल होता है, वे अंततः बाहर पहनते हैं और मरम्मत, नवीनीकरण या प्रतिस्थापन की आवश्यकता हो सकती है। नियमित रखरखाव, निरीक्षण और परीक्षण अपने सेवा जीवन का विस्तार करने और विश्वसनीय संचालन सुनिश्चित करने के लिए आवश्यक हैं।
