विवरण
तकनीकी पैरामीटर
ड्राई-टाइप ट्रांसफार्मर विभिन्न प्रकार के विद्युत ट्रांसफार्मर हैं जहां कोर और वाइंडिंग एक इन्सुलेट तरल में डूबे नहीं होते हैं। इसके बजाय, वे इन्सुलेशन और शीतलन के लिए हवा या अन्य ठोस सामग्री पर निर्भर रहते हैं। ये ट्रांसफार्मर आमतौर पर उनकी सुरक्षा, दक्षता और पर्यावरण मित्रता के कारण विभिन्न अनुप्रयोगों में उपयोग किए जाते हैं।
ठंडा करने की विधि:
ठंडा करने के लिए हवा या गैस (जैसे SF6) का उपयोग करें।
बेहतर शीतलन दक्षता के लिए वायु परिसंचरण को बढ़ाने के लिए पंखे शामिल कर सकते हैं।
इन्सुलेशन:
आमतौर पर राल, वार्निश, या विशेष इन्सुलेशन कागज जैसे उच्च तापमान इन्सुलेशन सामग्री का उपयोग करें।
वाइंडिंग्स वैक्यूम प्रेशर इंप्रेग्नेटेड (वीपीआई) या रेज़िन में संपुटित हो सकती हैं।
संबंधित उत्पाद
अनुप्रयोग
इनडोर इंस्टालेशन: पसंदीदा जहां अग्नि सुरक्षा एक प्रमुख चिंता का विषय है, जैसे इमारतों और आबादी वाले क्षेत्रों में।
औद्योगिक वातावरण: उन उद्योगों में उपयोग किया जाता है जहां तेल संदूषण से बचना महत्वपूर्ण है।
नवीकरणीय ऊर्जा प्रणालियाँ: उनकी पर्यावरणीय सुरक्षा और मजबूती के कारण पवन और सौर ऊर्जा संयंत्रों में आम है।
वाणिज्यिक भवन: कार्यालय, शॉपिंग मॉल, हवाई अड्डे और अस्पताल अक्सर अपनी सुरक्षा और कम रखरखाव आवश्यकताओं के कारण शुष्क प्रकार के ट्रांसफार्मर का उपयोग करते हैं।
ड्राई-टाइप ट्रांसफार्मर के प्रकार
कास्ट रेज़िन ट्रांसफार्मर:
वाइंडिंग्स को एपॉक्सी रेज़िन में लपेटा गया है।
धूल और नमी से अच्छी सुरक्षा प्रदान करें।
वीपीआई ट्रांसफार्मर:
वाइंडिंग्स उच्च तापमान वाले वार्निश के साथ लगाए गए वैक्यूम दबाव हैं।
प्रदर्शन, लागत और सुरक्षा के बीच एक अच्छा संतुलन प्रदान करें।
फायदे और नुकसान
लाभ: आग के खतरों के मामले में सुरक्षित, पर्यावरण के अनुकूल, कम रखरखाव की आवश्यकताएं, और इनडोर अनुप्रयोगों के लिए उपयुक्त।
नुकसान: समकक्ष तेल से भरे ट्रांसफार्मर की तुलना में बड़ा और भारी, संभावित शोर, और आम तौर पर अधिक महंगा।
ड्राई-टाइप ट्रांसफार्मर कई परिदृश्यों में एक प्रभावी समाधान हैं जहां सुरक्षा, पर्यावरण संबंधी चिंताएं और जगह की कमी (जैसे शहरी सेटिंग्स में) सर्वोपरि हैं। हालाँकि, शुष्क प्रकार और तेल से भरे ट्रांसफार्मर के बीच का चुनाव अक्सर बिजली क्षमता, स्थापना वातावरण और बजट विचारों सहित अनुप्रयोग की विशिष्ट आवश्यकताओं पर निर्भर करता है।
उत्पाद के गुणवत्ता मानक
1. गुणवत्ता प्रबंधन प्रणाली जीबी/टी 19001-2016 आईएसओ 9001: 2015
संपूर्ण YAWEI प्रणाली का संचालन सख्ती से नियंत्रित और प्रबंधित किया जाता है। यह ग्राहकों के अनुरोध प्राप्त करने से लेकर डिजाइन, सामग्री, उत्पादन, स्थापना, परीक्षण, पैकेजिंग, वितरण, बिक्री के बाद तक सभी चरणों में उत्पादों और सामग्री की गुणवत्ता सुनिश्चित करता है, जो सभी सख्त और तार्किक रूप से जुड़ी प्रक्रियाओं के तहत संचालित होते हैं।
2. यूएल और सीयूएल के अनुपालन का प्रमाण पत्र
YaWei पैड माउंटेड ट्रांसफार्मर का मूल्यांकन यूएल द्वारा यूएस और कनाडा मानकों के अनुसार किया गया है। हमारा ट्रांसफार्मर कनाडाई मानकों (सीएसए मानकों) के आधार पर यूएल द्वारा प्रमाणित है।
3.प्रत्यायन प्रमाणपत्र सीई
मानक: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 पुष्टि करता है कि YAWEI तकनीकी गुणवत्ता परीक्षण और अंशांकन प्रयोगशालाओं के लिए सभी विशिष्ट अंतरराष्ट्रीय मानकों की आवश्यकताओं को पूरा करती है। फैक्ट्री छोड़ने से पहले सभी YAWEI उत्पादों का एक योग्य परीक्षण कक्ष में पूरी तरह से परीक्षण किया जाता है, जिससे स्थिर गुणवत्ता सुनिश्चित होती है और ग्राहकों को मानसिक शांति मिलती है।
यावेई पावर ट्रांसफार्मर की विशेषताएं
घुमावदार तार, सिलिकॉन शीट स्लिटिंग और रोलिंग, ट्रांसफार्मर तेल टैंक उत्पादन और पावर ट्रांसफार्मर आर एंड डी, परीक्षण, स्थापना और उत्पादन से ट्रांसफार्मर की पूरी उत्पादन लाइन को कवर करें।
यावेई स्वचालित इन्सुलेशन वायर रैपिंग लाइन। यावेई में स्वचालित, क्षैतिज, लंबवत और मैन्युअल घुमावदार लाइनें अलग-अलग क्षमता के अनुरोध पर आती हैं।
मशीन को प्रभावी ढंग से संचालित करने में मदद करने के लिए प्राथमिक और द्वितीयक वाइंडिंग पर वाइंडिंग की उत्कृष्ट डिज़ाइन संरचना होती है।

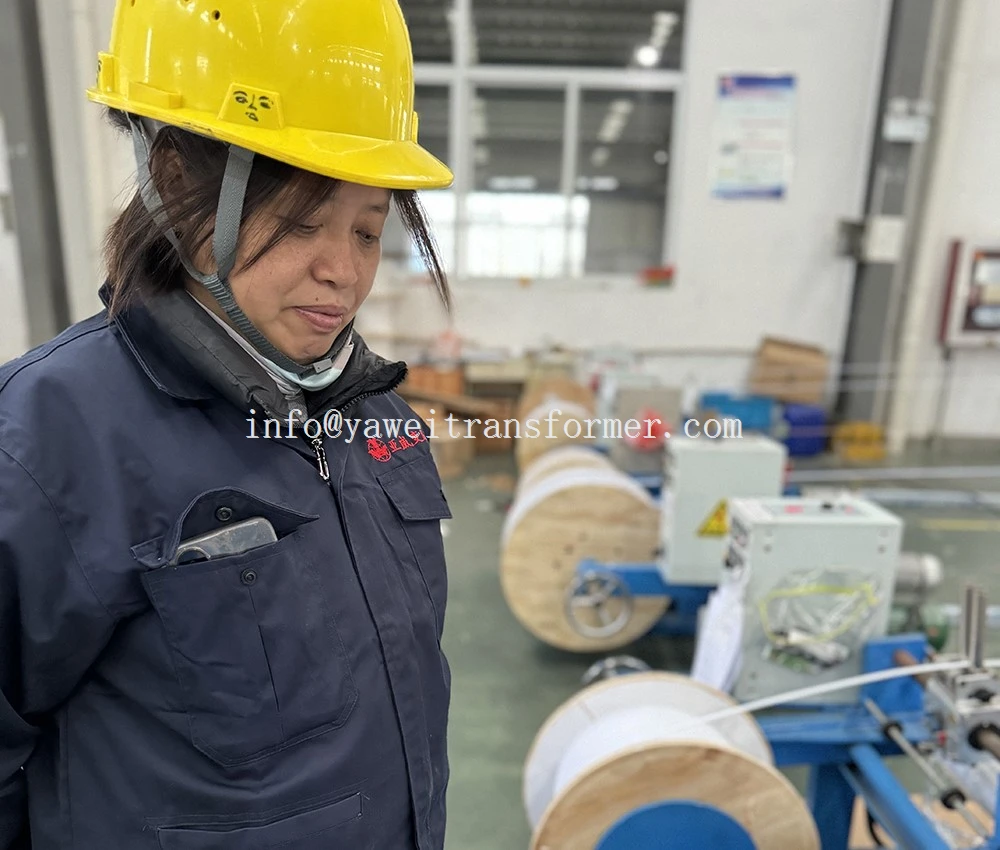

इन्सुलेशन तार रैपिंग लाइन
यावेई शुष्क प्रकार एपॉक्सी-राल
यावेई शुष्क प्रकार की क्षैतिज घुमावदार रेखा
यावेई ड्राई टाइप ट्रांसफार्मर परीक्षण केंद्र
यावेई ड्राई टाइप ट्रांसफार्मर इंस्टॉलेशन लाइन
यावेई ड्राई टाइप ट्रांसफार्मर कैबनिट वर्कशॉप
यावेई ड्राई टाइप ट्रांसफार्मर तैयार मशीन
|
निर्धारित क्षमता (केवीए) |
एचवी (के। वी) |
टैपिंग रेंज |
एल.वी (के। वी) |
वेक्टर-समूह |
नो-लोड हानि |
75 डिग्री भार हानि |
नो-लोड हानि |
शॉर्ट-सर्किट प्रतिबाधा |
|
30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2X2.5% |
0.4 |
डायन11 यिनो |
190 |
710 |
2.4 |
4 |
|
50 |
270 |
1000 |
2.4 |
|||||
|
80 |
370 |
1380 |
1.8 |
|||||
|
100 |
400 |
1570 |
1.8 |
|||||
|
125 |
470 |
1850 |
1.6 |
|||||
|
160 |
540 |
2130 |
1.6 |
|||||
|
200 |
620 |
2530 |
1.4 |
|||||
|
250 |
720 |
2760 |
1.4 |
|||||
|
315 |
880 |
3470 |
1.2 |
|||||
|
400 |
980 |
2990 |
1.2 |
|||||
|
500 |
1160 |
4880 |
1.2 |
|||||
|
630 |
1340 |
5880 |
1.0 |
|||||
|
630 |
1300 |
5960 |
1.0 |
6 |
||||
|
800 |
1520 |
6960 |
1.0 |
|||||
|
1000 |
1770 |
8130 |
1.0 |
|||||
|
1250 |
2090 |
9690 |
1.0 |
|||||
|
1600 |
2450 |
11730 |
1.0 |
|||||
|
2000 |
3050 |
14450 |
0.8 |
|||||
|
2500 |
3600 |
17170 |
0.8 |
|||||
|
1600 |
2450 |
12960 |
1.0 |
8 |
||||
|
2000 |
3050 |
15960 |
0.8 |
|||||
|
2500 |
3600 |
18890 |
0.8 |
|
निर्धारित क्षमता (केवीए) |
एचवी(केवी) |
टैपिंग रेंज |
एल.वी (के। वी) |
वेक्टर-समूह |
नो-लोड हानि |
75 डिग्री भार हानि |
नो-लोड हानि |
शॉर्ट-सर्किट प्रतिबाधा |
|
50 |
20 22 24 या अन्य |
±5% ±2x2.5% |
0.4 या अन्य |
डायन11 यिनो या अन्य |
380 |
1300 |
2.4 |
6 |
|
100 |
600 |
2100 |
2.2 |
|||||
|
160 |
750 |
2600 |
1.8 |
|||||
|
200 |
820 |
3100 |
1.8 |
|||||
|
250 |
940 |
3600 |
1.6 |
|||||
|
315 |
1080 |
4300 |
1.6 |
|||||
|
400 |
1280 |
5100 |
1.4 |
|||||
|
500 |
1500 |
6100 |
1.4 |
|||||
|
630 |
1700 |
7200 |
1.2 |
|||||
|
800 |
1950 |
8700 |
1.2 |
|||||
|
1000 |
2300 |
10300 |
1.0 |
|||||
|
1250 |
2650 |
12150 |
1.0 |
|||||
|
1600 |
3100 |
14600 |
0.8 |
8 |
||||
|
2000 |
3600 |
17250 |
0.8 |
|||||
|
2500 |
4300 |
20400 |
0.8 |
|||||
|
2000 |
3600 |
18800 |
0.8 |
|||||
|
2500 |
4300 |
22400 |
0.8 |
|
निर्धारित क्षमता |
एचवी/एलवी |
टैपिंग रेंज |
वेक्टर समूह |
भार रहित नुकसान |
B 100 डिग्री लोड हानि (डब्ल्यू) |
P 120 डिग्री भार नुकसान (w) |
H 145 डिग्री भार हानि (w) |
भार रहित मौजूदा (%) |
छोटा -सर्किट मुक़ाबला |
|
30 |
6/0.4 6.3/0.4 6.6/0.4 10/0.4 10.5/0.4 11/0.4 |
±5% ±2x2.5% |
डायन11 यिन0 |
135 |
605 |
640 |
685 |
4.0 |
|
|
50 |
195 |
845 |
900 |
965 |
|||||
|
80 |
265 |
1160 |
1240 |
1330 |
|||||
|
100 |
290 |
1330 |
1415 |
1520 |
|||||
|
125 |
340 |
1565 |
1665 |
1780 |
|||||
|
160 |
385 |
1800 |
1915 |
2050 |
|||||
|
200 |
445 |
2135 |
2275 |
2440 |
|||||
|
250 |
515 |
2330 |
2485 |
2665 |
|||||
|
315 |
635 |
2945 |
3125 |
3355 |
|||||
|
400 |
705 |
3375 |
3591 |
3850 |
|||||
|
500 |
835 |
4130 |
4390 |
4705 |
|||||
|
630 |
965 |
4975 |
5290 |
5660 |
|||||
|
630 |
935 |
5050 |
5365 |
5769 |
6.0 |
||||
|
800 |
1095 |
5895 |
6265 |
6715 |
|||||
|
1000 |
1275 |
6885 |
7315 |
7885 |
|||||
|
1250 |
1505 |
8190 |
8720 |
9335 |
|||||
|
1600 |
1765 |
9945 |
10555 |
11320 |
|||||
|
2000 |
2195 |
12240 |
13005 |
14005 |
|||||
|
2500 |
2590 |
14535 |
15455 |
16605 |
|||||
|
1600 |
1765 |
11050 |
11660 |
12510 |
8.0 |
||||
|
2000 |
2195 |
13520 |
14360 |
15400 |
|||||
|
2500 |
2950 |
15980 |
17000 |
18260 |
YAWEI के मुख्य उत्पाद
सामान्य प्रश्न
प्रश्न: 1. आप सूखे ट्रांसफार्मर का उपयोग क्यों करेंगे?
उत्तर: ड्राई ट्रांसफार्मर का उपयोग विभिन्न अनुप्रयोगों में मुख्य रूप से सुरक्षा, दक्षता और पर्यावरणीय कारणों से किया जाता है। सुरक्षा: सूखे ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में अधिक सुरक्षित होते हैं क्योंकि वे कम ज्वलनशील होते हैं। यह उन वातावरणों में विशेष रूप से महत्वपूर्ण है जहां अग्नि सुरक्षा एक प्रमुख चिंता का विषय है, जैसे इमारतों, भूमिगत सुरंगों और जहाजों में। तेल रिसाव का कोई खतरा नहीं: तेल ट्रांसफार्मर के विपरीत, सूखे ट्रांसफार्मर में तेल नहीं होता है, जिससे तेल रिसाव का खतरा समाप्त हो जाता है। यह उन्हें पर्यावरण के अनुकूल और संवेदनशील क्षेत्रों के लिए उपयुक्त बनाता है जहां तेल रिसाव से प्रदूषण एक गंभीर मुद्दा हो सकता है। कम रखरखाव: तेल से भरे ट्रांसफार्मर की तुलना में सूखे ट्रांसफार्मर को कम रखरखाव की आवश्यकता होती है। उन्हें नियमित तेल जांच और प्रतिस्थापन की आवश्यकता नहीं होती है, जिससे रखरखाव लागत और डाउनटाइम कम हो जाता है। उच्च विश्वसनीयता: सूखे ट्रांसफार्मर अक्सर कठोर परिस्थितियों में अधिक विश्वसनीय होते हैं। वे उच्च आर्द्रता या अत्यधिक तापमान वाले क्षेत्रों के लिए बेहतर अनुकूल हैं। स्थापना लचीलापन: तेल की अनुपस्थिति के कारण, सूखे ट्रांसफार्मर को तेल पकड़ने वाले गड्ढों जैसे अतिरिक्त रोकथाम उपायों की आवश्यकता के बिना घर के अंदर स्थापित किया जा सकता है। यह लचीलापन शहरी या अंतरिक्ष-बाधित वातावरण में एक महत्वपूर्ण लाभ हो सकता है। तत्काल संचालन: तेल से भरे ट्रांसफार्मर के विपरीत, सूखे ट्रांसफार्मर को स्थापना के तुरंत बाद निपटान अवधि की आवश्यकता के बिना संचालन में लाया जा सकता है, जिसमें तेल को व्यवस्थित करने और डी-एयरेट करने के लिए समय की आवश्यकता हो सकती है। पर्यावरणीय विचार: तेल से मुक्त होने के कारण, सूखे ट्रांसफार्मर को अधिक पर्यावरण के अनुकूल माना जाता है। इनसे मिट्टी या भूजल के दूषित होने का खतरा नहीं होता है। कुछ स्थानों के लिए उपयुक्तता: सूखे ट्रांसफार्मर अक्सर हवाई अड्डों, ऊंची इमारतों, भूमिगत सुविधाओं और अस्पतालों जैसे स्थानों में पसंदीदा विकल्प होते हैं, जहां सुरक्षा और स्थान की कमी सर्वोपरि होती है। संक्षेप में, सूखे ट्रांसफार्मर को उनकी सुरक्षा, कम पर्यावरणीय प्रभाव, कम रखरखाव आवश्यकताओं और स्थापना में लचीलेपन के लिए चुना जाता है, खासकर उन क्षेत्रों में जहां ये कारक महत्वपूर्ण हैं।
प्रश्न: 2. शुष्क प्रकार के ट्रांसफार्मर के क्या नुकसान हैं?
ए: ड्राई-टाइप ट्रांसफार्मर, जबकि कई पहलुओं में फायदेमंद हैं, उनके तेल से भरे समकक्षों की तुलना में कुछ नुकसान भी हैं: उच्च ऑपरेटिंग तापमान: ड्राई-टाइप ट्रांसफार्मर आमतौर पर उच्च तापमान पर काम करते हैं। ऐसा इसलिए है क्योंकि तेल से भरे ट्रांसफार्मर (तेल ही) में शीतलन माध्यम शुष्क प्रकार के ट्रांसफार्मर में उपयोग की जाने वाली हवा या गैस की तुलना में गर्मी को नष्ट करने में अधिक कुशल होता है। सीमित बिजली क्षमता: आम तौर पर, शुष्क प्रकार के ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में कम बिजली क्षमता में उपलब्ध होते हैं। यह सीमा मुख्य रूप से उनकी कम कुशल शीतलन विधियों के कारण है, जो उन्हें बहुत उच्च शक्ति अनुप्रयोगों के लिए कम उपयुक्त बनाती है। कम जीवनकाल: उच्च परिचालन तापमान के कारण शुष्क प्रकार के ट्रांसफार्मर में इन्सुलेशन सामग्री की उम्र बढ़ने में तेजी आ सकती है। इसके परिणामस्वरूप अक्सर समान परिचालन स्थितियों के तहत तेल से भरे ट्रांसफार्मर की तुलना में जीवनकाल कम हो जाता है। अधिक शोर स्तर: ड्राई-टाइप ट्रांसफार्मर आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में ऑपरेशन के दौरान अधिक शोर पैदा करते हैं। ऐसा इसलिए है क्योंकि तेल से भरे ट्रांसफार्मर में तेल ध्वनि अवरोधक के रूप में कार्य करता है। उच्च प्रारंभिक लागत: शुष्क प्रकार के ट्रांसफार्मर के लिए विनिर्माण प्रक्रिया और सामग्री अक्सर अधिक महंगी होती है, जिससे तेल से भरे ट्रांसफार्मर की तुलना में प्रारंभिक खरीद लागत अधिक होती है। प्रदूषकों के प्रति संवेदनशीलता: जबकि शुष्क प्रकार के ट्रांसफार्मर में आग और तेल रिसाव की संभावना कम होती है, वे धूल और अन्य वायुजनित कणों द्वारा संदूषण के प्रति अधिक संवेदनशील होते हैं। ये संदूषक ट्रांसफार्मर के प्रदर्शन और दीर्घायु को प्रभावित कर सकते हैं। आकार और वजन: किसी दी गई क्षमता के लिए, शुष्क प्रकार के ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में बड़े और भारी होते हैं। यह परिवहन, स्थापना और स्थान आवंटन को और अधिक चुनौतीपूर्ण बना सकता है। शीतलन आवश्यकताएँ: शुष्क प्रकार के ट्रांसफार्मर के लिए कुशल शीतलन महत्वपूर्ण है, विशेष रूप से सीमित स्थानों में। अतिरिक्त वेंटिलेशन या एयर कंडीशनिंग की आवश्यकता हो सकती है, जिससे परिचालन लागत बढ़ सकती है। इन कमियों के बावजूद, शुष्क प्रकार और तेल से भरे ट्रांसफार्मर के बीच का चुनाव अक्सर विशिष्ट अनुप्रयोग आवश्यकताओं, पर्यावरणीय विचारों और सुरक्षा चिंताओं पर निर्भर करता है। कई परिदृश्यों के लिए, विशेष रूप से जहां अग्नि सुरक्षा और पर्यावरणीय कारक महत्वपूर्ण हैं, शुष्क प्रकार के ट्रांसफार्मर के फायदे उनके नुकसान से अधिक हैं।
प्रश्न: 3. कौन सा बेहतर सूखा या तेल ठंडा ट्रांसफार्मर है?
ए: यह निर्धारित करना कि सूखा या तेल-ठंडा ट्रांसफार्मर "बेहतर" है, एप्लिकेशन की विशिष्ट आवश्यकताओं, ऑपरेटिंग वातावरण और उपयोगकर्ता की प्राथमिकताओं पर काफी हद तक निर्भर करता है। दोनों प्रकारों के अलग-अलग फायदे और नुकसान हैं, जो उन्हें अलग-अलग परिदृश्यों के लिए उपयुक्त बनाते हैं। निर्णय लेने में सहायता के लिए यहां एक तुलना दी गई है: ड्राई-टाइप ट्रांसफार्मर के लाभ: आग के खतरों के मामले में सुरक्षित क्योंकि उनमें ज्वलनशील तरल नहीं होता है। तेल रिसाव का कोई खतरा नहीं, जिससे वे पर्यावरण के अनुकूल बन जाते हैं। इनडोर स्थापनाओं और पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों के लिए उपयुक्त। ऑयल-कूल्ड ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है। उच्च आर्द्रता वाले क्षेत्रों में या जहां तेल संदूषण समस्याग्रस्त होगा, वहां उपयोग किया जा सकता है। नुकसान: आमतौर पर इनका परिचालन तापमान अधिक होता है। तेल-ठंडा ट्रांसफार्मर की तुलना में आकार और बिजली क्षमता में सीमित। आम तौर पर पहले से अधिक महंगा। इन्सुलेशन सामग्री पर गर्मी के तनाव के कारण कम जीवनकाल। समान पावर रेटिंग के लिए बड़ा और भारी। धूल और अन्य वायुजनित कणों से संदूषण के प्रति अधिक संवेदनशील। ऑयल-कूल्ड ट्रांसफार्मर के लाभ: शीतलन में उच्च दक्षता, उन्हें कम तापमान पर काम करने की अनुमति देती है। उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त और बहुत उच्च वोल्टेज और पावर रेटिंग के लिए बनाया जा सकता है। अनुकूलतम परिस्थितियों में इनका जीवनकाल लंबा होता है। आमतौर पर शुष्क प्रकार के ट्रांसफार्मर की तुलना में अग्रिम लागत कम होती है। समान पावर रेटिंग के लिए छोटा और हल्का। नुकसान: ज्वलनशील तेल के कारण आग लगने का खतरा होता है, जिसके लिए सावधानीपूर्वक संचालन और सुरक्षा उपायों की आवश्यकता होती है। तेल रिसाव का ख़तरा, जो एक पर्यावरणीय चिंता का विषय हो सकता है। तेल जांच और प्रतिस्थापन सहित नियमित रखरखाव की आवश्यकता होती है। अतिरिक्त सुरक्षा उपायों के बिना कुछ इनडोर या पर्यावरण की दृष्टि से संवेदनशील प्रतिष्ठानों के लिए उपयुक्त नहीं है। निष्कर्ष ड्राई-टाइप ट्रांसफार्मर तब चुनें जब सुरक्षा, पर्यावरण संबंधी चिंताएं और कम रखरखाव सर्वोच्च प्राथमिकताएं हों, खासकर इनडोर या सीमित स्थानों में जहां अग्नि सुरक्षा और रिसाव प्रमुख चिंताएं हैं। उच्च बिजली क्षमता, अधिक कुशल शीतलन और लागत-प्रभावशीलता की आवश्यकता वाले अनुप्रयोगों के लिए ऑयल-कूल्ड ट्रांसफार्मर चुनें, विशेष रूप से बाहरी या औद्योगिक सेटिंग्स में जहां आकार और आग के जोखिम को प्रभावी ढंग से प्रबंधित किया जा सकता है। अंततः, सूखे और तेल-ठंडा ट्रांसफार्मर के बीच का चुनाव सुरक्षा आवश्यकताओं, पर्यावरणीय स्थितियों, रखरखाव क्षमताओं और बजट विचारों सहित परियोजना की विशिष्ट आवश्यकताओं के गहन मूल्यांकन पर आधारित होना चाहिए।
प्रश्न: 4.तेल प्रकार के ट्रांसफार्मर की तुलना में शुष्क प्रकार के ट्रांसफार्मर के क्या फायदे हैं?
उत्तर: शुष्क-प्रकार के ट्रांसफार्मर तेल-प्रकार के ट्रांसफार्मर की तुलना में कई फायदे प्रदान करते हैं, जिससे वे कुछ अनुप्रयोगों में पसंदीदा विकल्प बन जाते हैं। यहां प्रमुख लाभ हैं: सुरक्षा: ड्राई-टाइप ट्रांसफार्मर आमतौर पर तेल-प्रकार के ट्रांसफार्मर की तुलना में अधिक सुरक्षित होते हैं क्योंकि उनमें ज्वलनशील तेल नहीं होता है। इससे आग और विस्फोट का खतरा कम हो जाता है, जो घनी आबादी वाले या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में विशेष रूप से महत्वपूर्ण है। तेल रिसाव का कोई खतरा नहीं: चूंकि शुष्क प्रकार के ट्रांसफार्मर शीतलन माध्यम के रूप में तेल का उपयोग नहीं करते हैं, इसलिए तेल रिसाव का कोई खतरा नहीं है। यह मिट्टी और पानी के प्रदूषण के बारे में चिंताओं को दूर करता है, जिससे वे अधिक पर्यावरण के अनुकूल और इनडोर या संवेदनशील स्थानों के लिए उपयुक्त बन जाते हैं। कम रखरखाव आवश्यकताएँ: शुष्क प्रकार के ट्रांसफार्मर को तेल-प्रकार के ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है। उन्हें तेल निगरानी, तेल प्रतिस्थापन, या तेल रिसाव के लिए रोकथाम संरचनाओं की आवश्यकता नहीं है, जो चल रही रखरखाव लागत और प्रयासों को कम करता है। तत्काल संचालन और आसान स्थापना: ड्राई-टाइप ट्रांसफार्मर स्थापित किए जा सकते हैं और अधिक तेज़ी से चालू किए जा सकते हैं। तेल ट्रांसफार्मर के विपरीत, उन्हें शीतलन माध्यम के लिए निपटान अवधि की आवश्यकता नहीं होती है, जिसे तेल को व्यवस्थित करने और डी-एयरेट करने के लिए समय की आवश्यकता हो सकती है। इससे उन्हें स्थापित करना आसान और तेज़ हो जाता है। पर्यावरण संबंधी चिंताएं कम होना: तेल रिसाव के खतरे को खत्म करने के अलावा, शुष्क-प्रकार के ट्रांसफार्मर तेल निपटान या तेल से जुड़े विशेष प्रबंधन की आवश्यकता से संबंधित मुद्दों से भी मुक्त हैं। कुछ वातावरणों में बेहतर प्रदर्शन: शुष्क प्रकार के ट्रांसफार्मर उच्च आर्द्रता वाले स्थानों या जहां तापमान में उतार-चढ़ाव होता है, के लिए अधिक उपयुक्त होते हैं। तेल से भरे ट्रांसफार्मर की तुलना में ऐसी स्थितियों में उनके प्रदर्शन में गिरावट की संभावना कम होती है। स्थान लचीलापन: तेल रोकथाम या विशिष्ट शीतलन व्यवस्था की आवश्यकता के बिना, शुष्क प्रकार के ट्रांसफार्मर को विभिन्न प्रकार के स्थानों में स्थापित किया जा सकता है, जिसमें घर के अंदर, भूमिगत, या जगह की कमी वाले क्षेत्रों में शामिल हैं। शहरी और वाणिज्यिक सेटिंग्स के लिए अच्छा: उनकी सुरक्षा, कम रखरखाव और पर्यावरणीय विशेषताएं शुष्क प्रकार के ट्रांसफार्मर को शहरी, वाणिज्यिक और सार्वजनिक भवनों जैसे अस्पतालों, स्कूलों, शॉपिंग मॉल और आवासीय परिसरों के लिए आदर्श बनाती हैं। संक्षेप में, तेल-प्रकार के ट्रांसफार्मर की तुलना में शुष्क-प्रकार के ट्रांसफार्मर के फायदे सुरक्षा, पर्यावरण मित्रता, कम रखरखाव आवश्यकताओं और स्थापना स्थानों में अधिक लचीलेपन पर केंद्रित हैं। ये लाभ उन्हें उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाते हैं जहां ये कारक उच्च महत्व के हैं।
प्रश्न: 5.सूखा ट्रांसफार्मर कैसे काम करता है?
ए: ड्राई-टाइप ट्रांसफार्मर अन्य ट्रांसफार्मर के समान मूल सिद्धांत पर काम करता है, जो विद्युत चुम्बकीय प्रेरण है, लेकिन इसकी शीतलन विधि में भिन्नता है। यहां बताया गया है कि ड्राई ट्रांसफार्मर कैसे काम करता है: इलेक्ट्रोमैग्नेटिक इंडक्शन के संचालन का मूल सिद्धांत: इसके मूल में, एक ट्रांसफार्मर इलेक्ट्रोमैग्नेटिक इंडक्शन के सिद्धांत पर काम करता है। जब ट्रांसफार्मर की प्राथमिक वाइंडिंग (कॉइल) से प्रत्यावर्ती धारा (एसी) प्रवाहित होती है, तो यह एक अलग चुंबकीय क्षेत्र बनाता है। चुंबकीय प्रवाह और प्रेरण: यह चुंबकीय क्षेत्र एक चुंबकीय प्रवाह प्रेरित करता है, जो ट्रांसफार्मर के कोर से होकर गुजरता है और द्वितीयक वाइंडिंग से जुड़ता है। सेकेंडरी वाइंडिंग में वोल्टेज इंडक्शन: अलग-अलग चुंबकीय प्रवाह सेकेंडरी वाइंडिंग में वोल्टेज प्रेरित करता है। प्रेरित वोल्टेज की मात्रा प्राथमिक और द्वितीयक वाइंडिंग के बीच घुमावों (या कॉइल्स) के अनुपात पर निर्भर करती है। ड्राई-टाइप ट्रांसफार्मर की विशिष्टताएँ निर्माण: ड्राई-टाइप ट्रांसफार्मर में सीलबंद, दबाव वाले टैंकों में वाइंडिंग होती है और ये हवा से ठंडी होती हैं, या अधिक सटीक रूप से, उनके चारों ओर हवा के प्राकृतिक परिसंचरण द्वारा ठंडी होती हैं। कुछ डिज़ाइनों में शीतलन (फोर्स्ड एयर कूलिंग) के लिए वायु परिसंचरण को बढ़ाने के लिए पंखे शामिल हो सकते हैं। इन्सुलेशन: कूलिंग और इंसुलेटिंग तेल में डुबोए जाने के बजाय, शुष्क प्रकार के ट्रांसफार्मर में वाइंडिंग्स को राल जैसी सामग्री से इंसुलेट किया जाता है। यह आवश्यक विद्युत इन्सुलेशन, यांत्रिक शक्ति और पर्यावरण से सुरक्षा प्रदान करता है। शीतलन तंत्र: शुष्क प्रकार के ट्रांसफार्मर में, इकाई की सतह के माध्यम से गर्मी का अपव्यय होता है। शीतलन प्रक्रिया या तो प्राकृतिक वायु संवहन या मजबूर वायु (पंखों का उपयोग करके) है। तेल की अनुपस्थिति गर्मी अपव्यय प्रक्रिया को तेल से भरे ट्रांसफार्मर की तुलना में थोड़ा कम कुशल बनाती है, लेकिन यह तेल से जुड़े जोखिमों को समाप्त कर देती है। पर्यावरणीय उपयुक्तता: निर्माण और शीतलन विधि शुष्क प्रकार के ट्रांसफार्मर को उन स्थानों पर उपयोग के लिए उपयुक्त बनाती है जहां तेल रिसाव समस्याग्रस्त हो सकता है, जैसे घर के अंदर या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में। अनुप्रयोग शुष्क-प्रकार के ट्रांसफार्मर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां सुरक्षा और पर्यावरण संबंधी चिंताएं सर्वोपरि होती हैं, जैसे आवासीय क्षेत्रों, वाणिज्यिक भवनों, स्कूलों, अस्पतालों, भूमिगत सुरंगों और जहाजों में। संक्षेप में, एक शुष्क प्रकार का ट्रांसफार्मर किसी भी ट्रांसफार्मर की तरह विद्युत चुम्बकीय प्रेरण के सिद्धांत पर कार्य करता है लेकिन इसके निर्माण और शीतलन विधि में भिन्न होता है। यह ठंडा करने और ठोस इन्सुलेशन सामग्री के लिए हवा का उपयोग करता है, जो इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां सुरक्षा और पर्यावरणीय कारक महत्वपूर्ण हैं।
प्रश्न: 6. शुष्क प्रकार के ट्रांसफार्मर का उपयोग करने के क्या फायदे और नुकसान हैं?
ए: ड्राई-टाइप ट्रांसफार्मर फायदे और नुकसान का एक सेट प्रदान करते हैं जो उन्हें विशिष्ट अनुप्रयोगों के लिए उपयुक्त बनाते हैं जबकि दूसरों के लिए कम आदर्श होते हैं। यहां एक सिंहावलोकन दिया गया है: ड्राई-टाइप ट्रांसफार्मर के लाभ सुरक्षा: वे तेल से भरे ट्रांसफार्मर की तुलना में कम ज्वलनशील होते हैं क्योंकि वे तरल इन्सुलेशन का उपयोग नहीं करते हैं। यह आग के खतरे को कम करता है और उन्हें इनडोर या संवेदनशील वातावरण के लिए उपयुक्त बनाता है। पर्यावरण मित्रता: तेल रिसाव का कोई खतरा नहीं, मिट्टी या पानी के प्रदूषण के बारे में चिंताएं समाप्त। यह उन्हें अधिक पर्यावरण अनुकूल विकल्प बनाता है। कम रखरखाव: तेल ट्रांसफार्मर की तुलना में उन्हें कम रखरखाव की आवश्यकता होती है क्योंकि परीक्षण करने, बदलने या संभालने के लिए कोई तेल नहीं होता है। फायर-प्रूफ वॉल्ट की कोई आवश्यकता नहीं: इनडोर अनुप्रयोगों के लिए, ड्राई-टाइप ट्रांसफार्मर को फायर-प्रूफ वॉल्ट की आवश्यकता नहीं होती है, जिससे स्थापना लागत और स्थान की आवश्यकताएं कम हो जाती हैं। तत्काल स्टार्ट-अप: उन्हें स्थापना के तुरंत बाद सक्रिय किया जा सकता है, तेल से भरे ट्रांसफार्मर की तरह ठंडा तेल जमने का इंतजार किए बिना। जलवायु परिस्थितियों से कम प्रभावित: वे तापमान में उतार-चढ़ाव और उच्च आर्द्रता वाले क्षेत्रों के लिए बेहतर अनुकूल हैं। ड्राई-टाइप ट्रांसफार्मर के नुकसान उच्च ऑपरेटिंग तापमान: वे आम तौर पर उच्च तापमान पर काम करते हैं, जो समय के साथ इन्सुलेशन सामग्री के जीवनकाल को कम कर सकता है। सीमित बिजली क्षमता: आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में कम बिजली क्षमता में उपलब्ध है, जो उन्हें बहुत उच्च-शक्ति अनुप्रयोगों के लिए कम उपयुक्त बनाता है। लागत: अधिक महंगी विनिर्माण प्रक्रियाओं और सामग्रियों के कारण तेल से भरे ट्रांसफार्मर की तुलना में अधिक प्रारंभिक खरीद लागत। आकार और वजन: किसी दी गई क्षमता के लिए, वे बड़े और भारी होते हैं, जो परिवहन और स्थापना के मामले में एक खामी हो सकती है। शोर का स्तर: ऑपरेशन के दौरान शोर अधिक होता है, जो कुछ वातावरणों में चिंता का विषय हो सकता है। शीतलन आवश्यकताएँ: कुशल शीतलन महत्वपूर्ण है, विशेष रूप से सीमित स्थानों में, संभावित रूप से अतिरिक्त वेंटिलेशन या एयर कंडीशनिंग सिस्टम की आवश्यकता होती है। निष्कर्ष शुष्क प्रकार और तेल से भरे ट्रांसफार्मर के बीच का चुनाव काफी हद तक स्थापना स्थल की विशिष्ट आवश्यकताओं और परियोजना की प्राथमिकताओं पर निर्भर करता है। शुष्क-प्रकार के ट्रांसफार्मर अक्सर उन क्षेत्रों में पसंद किए जाते हैं जहां सुरक्षा, पर्यावरणीय प्रभाव और स्थान की कमी महत्वपूर्ण चिंताएं हैं। हालाँकि, उन अनुप्रयोगों के लिए जो उच्च बिजली क्षमता, लंबी उम्र और लागत-प्रभावशीलता की मांग करते हैं, तेल से भरे ट्रांसफार्मर अधिक उपयुक्त हो सकते हैं।
प्रश्न: 7.क्या सूखे प्रकार के ट्रांसफार्मर में तांबा होता है?
उत्तर: हां, ड्राई-टाइप ट्रांसफार्मर के निर्माण में अक्सर तांबा होता है, खासकर वाइंडिंग में। तांबा अपनी उत्कृष्ट विद्युत चालकता के कारण ट्रांसफार्मर वाइंडिंग के लिए एक पसंदीदा सामग्री है, जो इसे न्यूनतम ऊर्जा हानि के साथ बिजली के संचालन में अत्यधिक कुशल बनाती है। ड्राई-टाइप ट्रांसफार्मर वाइंडिंग में तांबे की भूमिका: ट्रांसफार्मर में प्राथमिक और द्वितीयक दोनों वाइंडिंग आमतौर पर तांबे से बने होते हैं। ये वाइंडिंग वे स्थान हैं जहां विद्युत चुम्बकीय प्रेरण के माध्यम से विद्युत ऊर्जा हस्तांतरण होता है। दक्षता: तांबे की उच्च विद्युत चालकता का मतलब है कि तांबे की वाइंडिंग वाले ट्रांसफार्मर एल्यूमीनियम जैसी अन्य सामग्रियों की तुलना में कम विद्युत हानि के साथ अधिक कुशलता से काम कर सकते हैं। स्थायित्व: तांबा अपने स्थायित्व और मजबूती के लिए भी जाना जाता है, जो ट्रांसफार्मर के जीवनकाल को बढ़ाने में मदद करता है। तापमान परिवर्तन के साथ इसमें विस्तार और संकुचन की संभावना कम होती है, जो ट्रांसफार्मर की वाइंडिंग की लंबी उम्र के लिए महत्वपूर्ण है। गर्मी अपव्यय: तांबे की अच्छी तापीय चालकता बेहतर गर्मी अपव्यय में सहायता करती है, जो शुष्क प्रकार के ट्रांसफार्मर के लिए एक महत्वपूर्ण कारक है जो वायु शीतलन पर निर्भर करते हैं। अन्य विचार लागत कारक: तांबा आमतौर पर एल्यूमीनियम जैसी अन्य सामग्रियों की तुलना में अधिक महंगा है। इससे तांबे पर आधारित ट्रांसफार्मर पहले से अधिक महंगे हो सकते हैं, लेकिन उच्च दक्षता और लंबी उम्र के कारण वे समय के साथ बचत की पेशकश कर सकते हैं। वजन: तांबा एल्यूमीनियम से भारी होता है, जो ट्रांसफार्मर के वजन को प्रभावित कर सकता है। यह उन अनुप्रयोगों में विचारणीय हो सकता है जहां वजन एक चिंता का विषय है। संक्षेप में, तांबा एक आम और प्रभावी सामग्री है जिसका उपयोग शुष्क प्रकार के ट्रांसफार्मर के निर्माण में किया जाता है, खासकर वाइंडिंग में। इसका उपयोग मुख्य रूप से इसकी उत्कृष्ट विद्युत और तापीय चालकता के कारण होता है, जो ट्रांसफार्मर की दक्षता और स्थायित्व में योगदान देता है।
प्रश्न: 8.शुष्क प्रकार के ट्रांसफार्मर की वोल्टेज रेटिंग क्या है?
ए: ड्राई-टाइप ट्रांसफार्मर की वोल्टेज रेटिंग उसके डिजाइन और इच्छित अनुप्रयोग के आधार पर व्यापक रूप से भिन्न हो सकती है। शुष्क-प्रकार के ट्रांसफार्मर कम वोल्टेज और मध्यम वोल्टेज अनुप्रयोगों दोनों के लिए वोल्टेज आवश्यकताओं की एक श्रृंखला के अनुरूप निर्मित किए जाते हैं। यहां एक सामान्य अवलोकन दिया गया है: कम वोल्टेज ट्रांसफार्मर: ये आमतौर पर आवासीय और वाणिज्यिक सेटिंग्स में उपयोग किए जाते हैं। उनकी प्राथमिक वोल्टेज रेटिंग आमतौर पर लगभग 120 वोल्ट से 600 वोल्ट तक होती है। द्वितीयक वोल्टेज अक्सर 120 वोल्ट से 480 वोल्ट की सीमा में होता है, जो मानक विद्युत उपकरणों और प्रकाश व्यवस्था के लिए उपयुक्त है। मध्यम वोल्टेज ट्रांसफार्मर: औद्योगिक, उपयोगिता और बड़े वाणिज्यिक अनुप्रयोगों में उपयोग किए जाने वाले, इन ट्रांसफार्मर की प्राथमिक वोल्टेज रेटिंग लगभग 2,400 वोल्ट से 35, {9}} वोल्ट (35 केवी) तक हो सकती है। द्वितीयक वोल्टेज अनुप्रयोग की विशिष्ट आवश्यकताओं के आधार पर भिन्न हो सकता है। कस्टम वोल्टेज रेटिंग: ड्राई-टाइप ट्रांसफार्मर को विशेष अनुप्रयोगों के लिए विशिष्ट वोल्टेज आवश्यकताओं के लिए कस्टम-निर्मित भी किया जा सकता है। यह औद्योगिक सेटिंग्स में आम है जहां गैर-मानक वोल्टेज का उपयोग किया जाता है। मानक रेटिंग: मानक वोल्टेज रेटिंग भी हैं जो आमतौर पर दुनिया भर के विभिन्न उद्योगों और विद्युत ग्रिडों द्वारा उपयोग की जाती हैं। ये मानक रेटिंग विभिन्न क्षेत्रों और उद्योगों में उपयोग किए जाने वाले सामान्य वोल्टेज के साथ अनुकूलता सुनिश्चित करने के लिए डिज़ाइन की गई हैं। उच्च वोल्टेज ड्राई-टाइप ट्रांसफार्मर: हालांकि कम आम हैं, उच्च वोल्टेज ड्राई-टाइप ट्रांसफार्मर हैं जो 35 केवी से अधिक वोल्टेज को संभाल सकते हैं। ये विशेष उपकरण हैं और इनका उपयोग निम्न और मध्यम वोल्टेज प्रकारों की तरह व्यापक रूप से नहीं किया जाता है। यह ध्यान रखना महत्वपूर्ण है कि ट्रांसफार्मर की वोल्टेज रेटिंग एक महत्वपूर्ण विनिर्देश है और इसे उस विद्युत प्रणाली की आवश्यकताओं से मेल खाना चाहिए जिसकी इसे सेवा देने का इरादा है। वोल्टेज रेटिंग का चुनाव आपूर्ति लाइन के वोल्टेज, आवश्यक आउटपुट वोल्टेज और ट्रांसफार्मर जिस सिस्टम में काम कर रहा है उसकी पावर हैंडलिंग आवश्यकताओं जैसे कारकों पर निर्भर करेगा।
प्रश्न: 9. शुष्क प्रकार के ट्रांसफार्मर के क्या नुकसान हैं?
ए: ड्राई-टाइप ट्रांसफार्मर, जबकि कई परिदृश्यों में फायदेमंद होते हैं, इसके कई नुकसान भी होते हैं जिन्हें किसी विशिष्ट एप्लिकेशन के लिए ट्रांसफार्मर चुनते समय विचार करने की आवश्यकता होती है। यहां मुख्य नुकसान हैं: उच्च ऑपरेटिंग तापमान: शुष्क प्रकार के ट्रांसफार्मर आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में उच्च तापमान पर काम करते हैं। यह कम प्रभावी ताप अपव्यय के कारण है, क्योंकि तेल से भरे ट्रांसफार्मर में तेल हवा की तुलना में अधिक कुशल शीतलन माध्यम है। कम अधिभार क्षमता: उनमें आम तौर पर अधिभार स्थितियों के प्रति कम सहनशीलता होती है। तेल के शीतलन और इन्सुलेशन गुणों के बिना, शुष्क प्रकार के ट्रांसफार्मर अस्थायी अधिभार को प्रभावी ढंग से संभाल नहीं सकते हैं। सीमित उच्च शक्ति क्षमता: शुष्क प्रकार के ट्रांसफार्मर अक्सर बहुत उच्च वोल्टेज और बिजली अनुप्रयोगों के लिए संभव नहीं होते हैं। वे आम तौर पर निम्न से मध्यम पावर रेटिंग के लिए उपलब्ध होते हैं। उच्च प्रारंभिक लागत: शुष्क प्रकार के ट्रांसफार्मर के लिए विनिर्माण प्रक्रिया और सामग्री अधिक महंगी हो सकती है, जिससे तेल से भरे ट्रांसफार्मर की तुलना में प्रारंभिक खरीद लागत अधिक हो सकती है। उच्च-तनाव वाली परिस्थितियों में कम जीवनकाल: उच्च परिचालन तापमान और थर्मल तनाव की संभावना के कारण, मांग वाली परिस्थितियों में शुष्क प्रकार के ट्रांसफार्मर का जीवनकाल तेल से भरे ट्रांसफार्मर की तुलना में कम हो सकता है। समतुल्य पावर रेटिंग के लिए बड़ा भौतिक आकार: समान पावर रेटिंग के लिए, शुष्क प्रकार के ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में बड़े और भारी होते हैं। यह उन अनुप्रयोगों में एक महत्वपूर्ण कारक हो सकता है जहां स्थान सीमित है। शोर स्तर: वे तेल से भरे ट्रांसफार्मर की तुलना में अधिक शोर वाले हो सकते हैं। तेल की कमी का मतलब है कि कोर और कॉइल कंपन से उत्पन्न ध्वनि पर कोई प्रभाव नहीं पड़ता है। पर्यावरणीय प्रदूषकों के प्रति संवेदनशीलता: शुष्क प्रकार के ट्रांसफार्मर धूल, गंदगी और अन्य वायुजनित कणों द्वारा संदूषण के प्रति अधिक संवेदनशील होते हैं। ऐसे संदूषक प्रदर्शन को प्रभावित कर सकते हैं और नियमित सफाई की आवश्यकता होती है। विशेष शीतलन आवश्यकताएँ: सीमित या खराब हवादार स्थानों में, पर्याप्त गर्मी अपव्यय सुनिश्चित करने के लिए अतिरिक्त शीतलन प्रणालियों की आवश्यकता हो सकती है। इनमें से प्रत्येक नुकसान को संबंधित एप्लिकेशन की विशिष्ट आवश्यकताओं और बाधाओं के विरुद्ध तौला जाना चाहिए। कई मामलों में, शुष्क प्रकार के ट्रांसफार्मर की सुरक्षा और पर्यावरणीय लाभ इन कमियों से अधिक हैं, लेकिन अन्य परिदृश्यों में, तेल से भरा ट्रांसफार्मर अधिक उपयुक्त हो सकता है।
प्रश्न: 10. ऑयल कूल्ड ट्रांसफार्मर की तुलना में शुष्क प्रकार के ट्रांसफार्मर के क्या फायदे हैं?
उत्तर: ड्राई-टाइप ट्रांसफार्मर तेल-ठंडा ट्रांसफार्मर की तुलना में कई फायदे प्रदान करते हैं, विशेष रूप से सुरक्षा, पर्यावरणीय प्रभाव और रखरखाव के मामले में। यहां एक विस्तृत तुलना दी गई है: ड्राई-टाइप ट्रांसफार्मर के लाभ बढ़ी हुई सुरक्षा: ड्राई-टाइप ट्रांसफार्मर तेल-ठंडा ट्रांसफार्मर की तुलना में स्वाभाविक रूप से अधिक सुरक्षित होते हैं क्योंकि उनमें ज्वलनशील तरल नहीं होता है। इससे आग और विस्फोट का खतरा कम हो जाता है, जिससे वे एक सुरक्षित विकल्प बन जाते हैं, खासकर घनी आबादी वाले या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में। तेल रिसाव का कोई जोखिम नहीं: चूंकि वे तेल को शीतलन और इन्सुलेशन माध्यम के रूप में उपयोग नहीं करते हैं, इसलिए तेल रिसाव का कोई जोखिम नहीं है। यह पर्यावरण प्रदूषण के बारे में चिंताओं और द्वितीयक रोकथाम की आवश्यकता को समाप्त करता है, जो जल स्रोतों या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में या उसके निकट स्थापना के लिए महत्वपूर्ण है। कम रखरखाव: ड्राई-टाइप ट्रांसफार्मर को आमतौर पर तेल-ठंडा ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है। उन्हें तेल के नमूने लेने, तेल बदलने या तेल रिसाव की जांच की आवश्यकता नहीं है, जो उनके रखरखाव को सरल बनाता है और चल रही रखरखाव लागत को कम करता है। स्थापना लचीलापन: तेल की अनुपस्थिति शुष्क प्रकार के ट्रांसफार्मर को तेल रोकथाम प्रणालियों जैसे अतिरिक्त सुरक्षा उपायों के बिना घर के अंदर स्थापित करने की अनुमति देती है। यह लचीलापन शहरी या अंतरिक्ष-बाधित वातावरण में एक महत्वपूर्ण लाभ हो सकता है। किसी शीतलन या अग्नि-दमन प्रणाली की आवश्यकता नहीं: शुष्क-प्रकार के ट्रांसफार्मर को विस्तृत शीतलन प्रणाली या अग्नि-दमन उपकरण की आवश्यकता नहीं होती है जो कभी-कभी तेल-ठंडा ट्रांसफार्मर के लिए आवश्यक होते हैं, खासकर जब घर के अंदर या सीमित स्थानों में स्थापित होते हैं। पर्यावरण के अनुकूल: तेल से मुक्त होने के कारण, शुष्क प्रकार के ट्रांसफार्मर अधिक पर्यावरण के अनुकूल होते हैं। वे तेल के साथ मिट्टी या भूजल को दूषित करने का जोखिम पैदा नहीं करते हैं, जो कुछ स्थानों पर एक महत्वपूर्ण विचार है। तत्काल संचालन: शुष्क प्रकार के ट्रांसफार्मर को स्थापना के तुरंत बाद निपटान अवधि की आवश्यकता के बिना संचालन में लाया जा सकता है, तेल से भरे ट्रांसफार्मर के विपरीत, जिन्हें तेल को व्यवस्थित करने और डी-एयरेट करने के लिए समय की आवश्यकता हो सकती है। कुछ वातावरणों में बेहतर प्रदर्शन: वे उच्च आर्द्रता या महत्वपूर्ण तापमान में उतार-चढ़ाव वाले वातावरण में बेहतर प्रदर्शन कर सकते हैं, जहां तेल से ठंडा ट्रांसफार्मर को चुनौतियों का सामना करना पड़ सकता है। निष्कर्ष ड्राई-टाइप और ऑयल-कूल्ड ट्रांसफार्मर के बीच का चुनाव अक्सर विशिष्ट अनुप्रयोग आवश्यकताओं और पर्यावरणीय विचारों पर निर्भर करता है। ड्राई-टाइप ट्रांसफार्मर को उन परिदृश्यों में पसंद किया जाता है जहां सुरक्षा, पर्यावरणीय प्रभाव और कम रखरखाव को प्राथमिकता दी जाती है। हालाँकि, उच्च बिजली क्षमता और अधिक कुशल शीतलन की मांग करने वाले अनुप्रयोगों के लिए, तेल-ठंडा ट्रांसफार्मर अधिक उपयुक्त हो सकते हैं।
प्रश्नः 11. ड्राई पावर ट्रांसफार्मर क्या है?
ए: ड्राई पावर ट्रांसफार्मर एक प्रकार का विद्युत ट्रांसफार्मर है जो अपने कोर और वाइंडिंग्स को ठंडा और इन्सुलेट करने के लिए हवा या किसी अन्य शुष्क माध्यम का उपयोग करता है, तरल से भरे ट्रांसफार्मर के विपरीत जो शीतलन और इन्सुलेशन के लिए तेल या अन्य तरल का उपयोग करता है। ड्राई पावर ट्रांसफार्मर की मुख्य विशेषताएं और विशेषताएं हैं: शीतलन विधि: ड्राई पावर ट्रांसफार्मर को वायु परिसंचरण द्वारा ठंडा किया जाता है। यह प्राकृतिक वायु शीतलन (एएन) हो सकता है, जहां हवा स्वाभाविक रूप से ट्रांसफार्मर के चारों ओर घूमती है, या मजबूर वायु शीतलन (एएफ), जहां वायु परिसंचरण को बढ़ाने के लिए पंखे का उपयोग किया जाता है। इन्सुलेशन: वाइंडिंग्स और कोर को राल, वार्निश, या अन्य उन्नत कंपोजिट जैसी ठोस सामग्री का उपयोग करके इन्सुलेट किया जाता है। ये सामग्रियां विद्युत इन्सुलेशन प्रदान करती हैं और ट्रांसफार्मर को नमी और धूल जैसे पर्यावरणीय कारकों से भी बचाती हैं। सुरक्षा: चूंकि उनमें ज्वलनशील तरल नहीं होता है, इसलिए शुष्क बिजली ट्रांसफार्मर आग के जोखिम के मामले में अधिक सुरक्षित होते हैं। यह उन्हें इनडोर इंस्टॉलेशन और उन जगहों पर उपयुक्त बनाता है जहां सुरक्षा एक महत्वपूर्ण चिंता का विषय है। पर्यावरणीय प्रभाव: वे पर्यावरण के अनुकूल हैं क्योंकि उनमें तेल रिसाव का कोई खतरा नहीं है, जो मिट्टी या जल स्रोतों को दूषित कर सकता है। यह पहलू उन्हें संवेदनशील क्षेत्रों में बेहतर बनाता है और रोकथाम संरचनाओं की आवश्यकता को कम करता है। रखरखाव: सूखे ट्रांसफार्मर को आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है। उन्हें तेल के नमूने लेने, बदलने या रिसाव की जांच करने की आवश्यकता नहीं है। अनुप्रयोग: ड्राई पावर ट्रांसफार्मर का उपयोग आमतौर पर विभिन्न सेटिंग्स में किया जाता है, जिसमें वाणिज्यिक भवन, औद्योगिक संयंत्र, आवासीय परिसर और ऐसे स्थान शामिल हैं जहां पर्यावरण और सुरक्षा संबंधी चिंताएं सर्वोपरि हैं। आकार और पावर रेटिंग: वे आम तौर पर कई आकारों और पावर रेटिंग में उपलब्ध होते हैं, जो कम से मध्यम वोल्टेज अनुप्रयोगों के लिए उपयुक्त होते हैं। हालाँकि वे महत्वपूर्ण बिजली भार को संभाल सकते हैं, लेकिन शीतलन सीमाओं के कारण आमतौर पर उनका उपयोग अत्यधिक उच्च शक्ति अनुप्रयोगों के लिए नहीं किया जाता है। जीवनकाल और दक्षता: ड्राई पावर ट्रांसफार्मर का जीवनकाल और दक्षता अच्छी होती है, लेकिन वे उच्च तापमान पर काम कर सकते हैं और उच्च तनाव की स्थिति में तेल से भरे ट्रांसफार्मर की तुलना में उनका जीवनकाल थोड़ा कम होता है। संक्षेप में, ड्राई पावर ट्रांसफार्मर एक प्रकार का ट्रांसफार्मर है जो ठंडा करने के लिए ठोस इन्सुलेशन और हवा का उपयोग करता है। यह अपनी सुरक्षा, कम पर्यावरणीय प्रभाव और इनडोर और संवेदनशील अनुप्रयोगों के लिए उपयुक्तता के लिए जाना जाता है, हालांकि शीतलन दक्षता और उच्च बिजली क्षमता के मामले में इसकी कुछ सीमाएँ हैं।
प्रश्न: 12.दोनों प्रकार के ट्रांसफार्मर के बीच क्या अंतर है?
उत्तर: शुष्क प्रकार के ट्रांसफार्मर की तुलना तेल से ठंडा (या तेल से भरे) ट्रांसफार्मर से करने पर, उनके निर्माण, शीतलन विधियों, अनुप्रयोगों और समग्र विशेषताओं के संदर्भ में कई प्रमुख अंतर सामने आते हैं। यहां एक विस्तृत तुलना दी गई है: 1. कूलिंग और इन्सुलेशन ड्राई-टाइप ट्रांसफार्मर: कूलिंग के लिए हवा (प्राकृतिक या मजबूर) का उपयोग करें। वाइंडिंग्स और कोर को एपॉक्सी रेजिन जैसी ठोस सामग्री से इन्सुलेट किया जाता है, जो विद्युत इन्सुलेशन प्रदान करते हैं और पर्यावरणीय कारकों से रक्षा करते हैं। तेल-ठंडा ट्रांसफार्मर: ठंडा करने और इन्सुलेशन के लिए तेल (खनिज तेल की तरह) का उपयोग करें। तेल ट्रांसफार्मर के भीतर घूमता है, कोर और वाइंडिंग्स से गर्मी को अवशोषित करता है और ट्रांसफार्मर के बाहरी हिस्से के माध्यम से इसे नष्ट कर देता है। 2. सुरक्षा और पर्यावरणीय प्रभाव ड्राई-टाइप ट्रांसफार्मर: आम तौर पर आग के जोखिम के मामले में सुरक्षित होते हैं क्योंकि उनमें ज्वलनशील तरल पदार्थ नहीं होते हैं। इससे तेल रिसाव का भी कोई खतरा नहीं होता है, जिससे वे पर्यावरण के अनुकूल बन जाते हैं। तेल-ठंडा ट्रांसफार्मर: तेल के कारण आग लगने का खतरा अधिक होता है, जिसके लिए अतिरिक्त सुरक्षा उपायों की आवश्यकता होती है। तेल रिसाव से पर्यावरण प्रदूषण हो सकता है और रोकथाम और सफाई के उपायों की आवश्यकता होती है। 3. ड्राई-टाइप ट्रांसफार्मर का रखरखाव: कम रखरखाव की आवश्यकता होती है क्योंकि निगरानी या बदलने के लिए कोई तेल नहीं होता है। हालाँकि, धूल और मलबे को हटाने के लिए उन्हें नियमित सफाई की आवश्यकता हो सकती है। ऑयल-कूल्ड ट्रांसफार्मर: अधिक गहन रखरखाव की आवश्यकता होती है, जिसमें नियमित तेल परीक्षण, प्रतिस्थापन और लीक और संदूषण की जांच शामिल है। 4. ड्राई-टाइप ट्रांसफार्मर की स्थापना और अनुप्रयोग: उनकी सुरक्षा प्रोफ़ाइल के कारण इनडोर और सीमित स्थानों के लिए उपयुक्त। वाणिज्यिक भवनों, अस्पतालों, भूमिगत सुरंगों आदि में आम। तेल से ठंडा ट्रांसफार्मर: अक्सर रोकथाम उपायों के साथ बाहर या विशेष रूप से डिजाइन किए गए इनडोर स्थानों में स्थापित किया जाता है। औद्योगिक और उपयोगिता अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है। 5. आकार, वजन और क्षमता ड्राई-टाइप ट्रांसफार्मर: समान पावर रेटिंग के लिए बड़े और भारी होते हैं। आमतौर पर निम्न से मध्यम वोल्टेज अनुप्रयोगों के लिए उपयोग किया जाता है। ऑयल-कूल्ड ट्रांसफार्मर: उच्च शक्ति और वोल्टेज अनुप्रयोगों के लिए अधिक कॉम्पैक्ट और कुशल। वे उच्च भार संभाल सकते हैं और उच्च-शक्ति ट्रांसमिशन नेटवर्क में उपयोग किए जाते हैं। 6. लागत और जीवनकाल ड्राई-टाइप ट्रांसफार्मर: आमतौर पर सामग्री और विनिर्माण प्रक्रियाओं के कारण पहले से अधिक महंगे होते हैं। उच्च तनाव की स्थिति में इसका जीवनकाल थोड़ा कम हो सकता है। ऑयल-कूल्ड ट्रांसफार्मर: आमतौर पर शुरू में कम महंगे होते हैं लेकिन रखरखाव की लागत अधिक होती है। अगर ठीक से रखरखाव किया जाए तो अक्सर इनका जीवनकाल लंबा होता है, खासकर कम मांग वाले वातावरण में। 7. दक्षता और प्रदर्शन ड्राई-टाइप ट्रांसफार्मर: कम प्रभावी शीतलन के कारण उच्च तापमान पर काम कर सकते हैं, जिससे दक्षता और जीवनकाल प्रभावित होता है। ऑयल-कूल्ड ट्रांसफार्मर: आम तौर पर ठंडा करने में अधिक कुशल होते हैं, जिससे ऑपरेटिंग तापमान कम होता है और संभावित रूप से लंबे समय तक सेवा जीवन मिलता है। निष्कर्ष ड्राई-टाइप और ऑयल-कूल्ड ट्रांसफार्मर के बीच का चुनाव सुरक्षा आवश्यकताओं, पर्यावरणीय विचारों, स्थापना स्थान, रखरखाव क्षमताओं और बजट सहित विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है। ड्राई-टाइप ट्रांसफार्मर को इनडोर या पर्यावरण की दृष्टि से संवेदनशील अनुप्रयोगों के लिए पसंद किया जाता है जहां सुरक्षा प्राथमिकता है, जबकि तेल-ठंडा ट्रांसफार्मर को उच्च-शक्ति अनुप्रयोगों में उनकी दक्षता, क्षमता और लागत-प्रभावशीलता के लिए चुना जाता है।
प्रश्न: 13. क्या शुष्क प्रकार के ट्रांसफार्मर बिना किसी घेरे के स्थापित किए जा सकते हैं?
उत्तर: हां, कुछ स्थितियों में ड्राई-टाइप ट्रांसफार्मर बिना किसी घेरे के स्थापित किए जा सकते हैं, लेकिन उन्हें स्थापित किया जाना चाहिए या नहीं, यह स्थापना के विशिष्ट वातावरण, सुरक्षा विचारों और स्थानीय नियमों जैसे विभिन्न कारकों पर निर्भर करता है। विचार करने के लिए यहां कुछ मुख्य बिंदु दिए गए हैं: जब ड्राई-टाइप ट्रांसफार्मर बिना किसी बाड़े के स्थापित किए जा सकते हैं: इनडोर इंस्टॉलेशन: कई इनडोर सेटिंग्स में, ड्राई-टाइप ट्रांसफार्मर बिना किसी अतिरिक्त बाड़े के स्थापित किए जा सकते हैं, खासकर अगर वातावरण साफ, सूखा और प्रवाहकीय धूल या संक्षारक धुएं से मुक्त। आग के जोखिम के संदर्भ में शुष्क प्रकार के ट्रांसफार्मर की अंतर्निहित सुरक्षा उन्हें ऐसी स्थापनाओं के लिए उपयुक्त बनाती है। नियंत्रित वातावरण: उन स्थानों पर जहां पर्यावरण की स्थिति नियंत्रित होती है और यांत्रिक क्षति, नमी या अत्यधिक धूल का कोई खतरा नहीं होता है, बिना किसी घेरे के शुष्क प्रकार के ट्रांसफार्मर स्थापित करना संभव हो सकता है। पहुंच संबंधी चिंताएं: यदि ट्रांसफार्मर ऐसे स्थान पर स्थापित किया गया है जहां अनधिकृत पहुंच चिंता का विषय नहीं है, तो एक बाड़े की आवश्यकता कम हो सकती है। जब बाड़े आवश्यक हो सकते हैं: बाहरी स्थापना: यदि सूखे प्रकार के ट्रांसफार्मर को बाहर स्थापित किया जाना है, तो इसे आमतौर पर मौसम के तत्वों, जैसे बारिश, बर्फ और अत्यधिक आर्द्रता, साथ ही धूल और मलबे से बचाने के लिए एक बाड़े की आवश्यकता होती है। . कठोर वातावरण: औद्योगिक सेटिंग्स या कठोर पर्यावरणीय परिस्थितियों वाले क्षेत्रों में, ट्रांसफार्मर को धूल, रसायनों और यांत्रिक क्षति से बचाने के लिए बाड़े आवश्यक हो सकते हैं। सुरक्षा और अनुपालन: स्थानीय विद्युत कोड और मानकों के आधार पर, अपेक्षाकृत नियंत्रित वातावरण में भी, सुरक्षा कारणों से एक बाड़े की आवश्यकता हो सकती है। यह जीवित भागों के साथ आकस्मिक संपर्क को रोकने और समग्र सुरक्षा और अनुपालन सुनिश्चित करने के लिए है। शोर में कमी: बाड़े ट्रांसफार्मर द्वारा उत्पन्न शोर को कम करने में भी मदद कर सकते हैं, जो कुछ सेटिंग्स में विचाराधीन हो सकता है। निष्कर्ष जबकि ड्राई-टाइप ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में स्थापना के मामले में अधिक लचीलापन प्रदान करते हैं, उन्हें बाड़े के साथ या बिना स्थापित करने का निर्णय स्थापना स्थल की विशिष्ट आवश्यकताओं, सुरक्षा नियमों और आवश्यकता के आधार पर किया जाना चाहिए। पर्यावरणीय कारकों से ट्रांसफार्मर की रक्षा करें। सुरक्षित और अनुपालनशील स्थापना सुनिश्चित करने के लिए विद्युत कोड और एक योग्य इंजीनियर से परामर्श करने की हमेशा सिफारिश की जाती है।
प्रश्न: 14.शुष्क प्रकार के ट्रांसफार्मर की जीवन प्रत्याशा क्या है?
ए: शुष्क प्रकार के ट्रांसफार्मर की जीवन प्रत्याशा इसके डिजाइन, निर्माण सामग्री की गुणवत्ता, परिचालन स्थितियों और रखरखाव प्रथाओं सहित कई कारकों के आधार पर भिन्न होती है। हालाँकि, औसतन, एक अच्छी तरह से निर्मित और उचित रूप से बनाए रखा गया ड्राई-टाइप ट्रांसफार्मर 20 से 30 साल के बीच, और कुछ मामलों में, इससे भी अधिक समय तक चलने की उम्मीद की जा सकती है। जीवन प्रत्याशा को प्रभावित करने वाले कारक: परिचालन की स्थिति: जिन परिस्थितियों में ट्रांसफार्मर संचालित होता है, उनसे जीवनकाल काफी प्रभावित हो सकता है। परिवेश का तापमान, आर्द्रता और विद्युत लोडिंग जैसे कारक महत्वपूर्ण भूमिका निभाते हैं। ट्रांसफार्मर को उसकी निर्धारित क्षमता और पर्यावरणीय विशिष्टताओं के भीतर संचालित करना उसके जीवनकाल को अधिकतम करने की कुंजी है। रखरखाव: धूल और मलबे की सफाई और अच्छे वेंटिलेशन को सुनिश्चित करने सहित नियमित रखरखाव, शुष्क प्रकार के ट्रांसफार्मर के जीवन को बढ़ा सकता है। जबकि उन्हें तेल से भरे ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है, उपेक्षा से समय से पहले विफलता हो सकती है। निर्माण की गुणवत्ता: ट्रांसफार्मर के निर्माण में उपयोग की जाने वाली सामग्रियों और निर्माण तकनीकों की गुणवत्ता भी इसकी दीर्घायु निर्धारित करती है। उच्च गुणवत्ता वाली सामग्री और मजबूत डिज़ाइन पर्यावरणीय तनावों को बेहतर ढंग से झेल सकते हैं और लंबे समय तक चल सकते हैं। थर्मल तनाव: शुष्क प्रकार के ट्रांसफार्मर आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में उच्च तापमान पर काम करते हैं। समय के साथ, इससे इन्सुलेशन सामग्री की उम्र बढ़ने में तेजी आ सकती है, अगर ठीक से प्रबंधन न किया जाए तो संभावित रूप से ट्रांसफार्मर का जीवनकाल कम हो सकता है। विद्युत तनाव: लोड में बदलाव, ओवरवॉल्टेज और हार्मोनिक्स जैसे बिजली की गुणवत्ता के मुद्दे भी ट्रांसफार्मर के जीवनकाल को प्रभावित कर सकते हैं। पर्यावरणीय कारक: कठोर पर्यावरणीय परिस्थितियों, जैसे संक्षारक वातावरण, अत्यधिक नमी, या वायुजनित संदूषकों के उच्च स्तर के संपर्क में आने से शुष्क प्रकार के ट्रांसफार्मर का जीवनकाल कम हो सकता है। स्थापना गुणवत्ता: उचित स्थापना, शीतलन के लिए अच्छा वायु प्रवाह सुनिश्चित करना और यांत्रिक तनाव से बचना, ट्रांसफार्मर की दीर्घायु में भी योगदान देता है। उन्नयन और नवीनीकरण: कुछ मामलों में, शुष्क-प्रकार के ट्रांसफार्मर को उनकी सेवा जीवन को बढ़ाने के लिए नवीनीकृत या उन्नत किया जा सकता है। इसमें प्रदर्शन और स्थायित्व में सुधार के लिए इन्सुलेशन सामग्री को बदलना, कॉइल को रिवाइंड करना या घटकों को अपग्रेड करना शामिल हो सकता है। निष्कर्ष: जबकि शुष्क प्रकार के ट्रांसफार्मर के लिए सामान्य जीवन प्रत्याशा सीमा 20 से 30 वर्ष है, वास्तविक जीवनकाल उपयोग, पर्यावरणीय परिस्थितियों और देखभाल के आधार पर काफी भिन्न हो सकता है। अधिकतम संभव सेवा जीवन प्राप्त करने के लिए नियमित रखरखाव और निर्दिष्ट सीमा के भीतर संचालन महत्वपूर्ण है।
प्रश्न: 15.बाहर स्थापित शुष्क प्रकार के ट्रांसफार्मर में क्या गुण होने चाहिए?
उत्तर: ड्राई-टाइप ट्रांसफार्मर को बाहर स्थापित करते समय, उनकी लंबी उम्र, सुरक्षा और उचित कार्यप्रणाली सुनिश्चित करने के लिए कई महत्वपूर्ण विचार होते हैं। इनमें शामिल हैं: सुरक्षात्मक घेरा: ट्रांसफार्मर को बारिश, बर्फ, सूरज और धूल जैसे पर्यावरणीय तत्वों से बचाने के लिए एक मजबूत घेरा आवश्यक है। घेरा मौसम प्रतिरोधी होना चाहिए और पानी और कणों के प्रवेश को रोकने के लिए डिज़ाइन किया जाना चाहिए। शीतलन के लिए वेंटिलेशन: चूंकि शुष्क प्रकार के ट्रांसफार्मर शीतलन के लिए हवा पर निर्भर करते हैं, इसलिए पर्याप्त वेंटिलेशन महत्वपूर्ण है। ओवरहीटिंग को रोकने के लिए बाड़े को पर्याप्त वायु प्रवाह की अनुमति देनी चाहिए। कुछ मामलों में, फोर्स्ड एयर कूलिंग सिस्टम (जैसे पंखे) आवश्यक हो सकते हैं। तापमान नियंत्रण: यदि ट्रांसफार्मर अत्यधिक तापमान वाले क्षेत्र में स्थित है, तो स्थिर आंतरिक तापमान बनाए रखने के उपायों की आवश्यकता हो सकती है। इसमें ठंडी जलवायु के लिए हीटिंग तत्व और गर्म वातावरण के लिए अतिरिक्त शीतलन प्रणालियाँ शामिल हो सकती हैं। पर्यावरण संरक्षण: ट्रांसफार्मर और उसके घेरे को क्षेत्र की विशिष्ट पर्यावरणीय परिस्थितियों, जैसे उच्च आर्द्रता, तटीय क्षेत्रों में नमक युक्त हवा, या संक्षारक गैसों वाले औद्योगिक वातावरण का सामना करने के लिए डिज़ाइन किया जाना चाहिए। बर्बरता और अनधिकृत पहुंच के खिलाफ सुरक्षा: अनधिकृत पहुंच और बर्बरता को रोकने के लिए घेरा सुरक्षित होना चाहिए। इसमें ताले, छेड़छाड़-रोधी पेंच और मजबूत निर्माण शामिल हो सकते हैं। ध्वनि इन्सुलेशन: यदि शोर एक चिंता का विषय है, तो ध्वनि इन्सुलेशन आवश्यक हो सकता है। शुष्क प्रकार के ट्रांसफार्मर तेल से भरे ट्रांसफार्मर की तुलना में अधिक शोर कर सकते हैं, और ध्वनि-रोधी सामग्री वाला एक घेरा शोर-संवेदनशील क्षेत्रों में मदद कर सकता है। सुरक्षा साइनेज और मंजूरी: उचित सुरक्षा साइनेज स्थापित किया जाना चाहिए, और विनियामक और सुरक्षा दिशानिर्देशों के अनुसार ट्रांसफार्मर के चारों ओर पर्याप्त मंजूरी बनाए रखी जानी चाहिए। मानकों और विनियमों का अनुपालन: स्थापना को स्थानीय और राष्ट्रीय विद्युत कोड और मानकों का अनुपालन करना चाहिए, जो बाहरी ट्रांसफार्मर स्थापनाओं के लिए विशिष्ट आवश्यकताओं को निर्धारित कर सकते हैं। रखरखाव के लिए पहुंच: ट्रांसफार्मर रखरखाव, निरीक्षण और संभावित मरम्मत के लिए आसानी से सुलभ होना चाहिए। इसमें सुरक्षा मंजूरी बनाए रखते हुए आसान पहुंच के लिए प्लेसमेंट पर विचार करना शामिल है। ग्राउंडिंग और सर्ज प्रोटेक्शन: सुरक्षा के लिए उचित ग्राउंडिंग आवश्यक है, और ट्रांसफार्मर को विद्युत सर्ज से बचाने के लिए सर्ज प्रोटेक्शन की आवश्यकता हो सकती है। संक्षेप में, शुष्क-प्रकार के ट्रांसफार्मर को बाहर स्थापित करते समय, सुरक्षात्मक और हवादार बाड़े प्रदान करना, पर्यावरणीय कारकों पर विचार करना, सुरक्षा और नियमों का अनुपालन सुनिश्चित करना और आसान रखरखाव की सुविधा प्रदान करना महत्वपूर्ण है। इनमें से प्रत्येक तत्व ट्रांसफार्मर की कार्यक्षमता को बनाए रखने और उसके जीवनकाल को बढ़ाने में भूमिका निभाता है।
प्रश्न: 16. ड्राई टाइप ट्रांसफार्मर की सुरक्षा क्या है?
उत्तर: ड्राई-टाइप ट्रांसफार्मर की सुरक्षा उनके सबसे महत्वपूर्ण लाभों में से एक है, खासकर जब तेल से भरे ट्रांसफार्मर की तुलना में। यहां प्रमुख पहलू हैं जो उनकी सुरक्षा में योगदान करते हैं: कम आग का खतरा: शुष्क प्रकार के ट्रांसफार्मर की प्राथमिक सुरक्षा विशेषताओं में से एक उनका कम आग का खतरा है। चूँकि उनमें ज्वलनशील रोधक तेल नहीं होता है, इसलिए आग और विस्फोट का खतरा बहुत कम हो जाता है। यह उन्हें आबादी वाले क्षेत्रों, वाणिज्यिक भवनों और ऐसे वातावरण में स्थापना के लिए विशेष रूप से उपयुक्त बनाता है जहां अग्नि सुरक्षा सर्वोपरि है। कोई तेल रिसाव नहीं: तेल की अनुपस्थिति तेल रिसाव के जोखिम को समाप्त कर देती है, जिससे पर्यावरण प्रदूषण हो सकता है और आग का खतरा पैदा हो सकता है। यह पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में विशेष रूप से महत्वपूर्ण है या जहां मिट्टी और पानी के प्रदूषण से बचना चाहिए। कम पर्यावरणीय प्रभाव: शुष्क प्रकार के ट्रांसफार्मर अधिक पर्यावरण के अनुकूल होते हैं, क्योंकि उनमें पर्यावरण में हानिकारक पदार्थों के रिसाव की संभावना नहीं होती है। यह पहलू इनडोर स्थापनाओं और सख्त पर्यावरण संरक्षण मानकों वाले क्षेत्रों में महत्वपूर्ण है। घर के अंदर उपयोग के लिए सुरक्षित: आग के खतरे को कम करने और तेल की कमी के कारण, शुष्क प्रकार के ट्रांसफार्मर अक्सर बेसमेंट, इमारतों और अन्य सीमित स्थानों सहित घर के अंदर उपयोग किए जाते हैं। उन्हें तेल से भरे ट्रांसफार्मर जैसे अतिरिक्त अग्नि सुरक्षा उपायों की आवश्यकता नहीं होती है, जिन्हें घर के अंदर स्थापित करने पर कैच पिट और अग्नि-दमन प्रणाली की आवश्यकता होती है। बिजली के झटके का कम जोखिम: शुष्क प्रकार के ट्रांसफार्मर में उपयोग की जाने वाली ठोस इन्सुलेशन सामग्री तेल से भरे ट्रांसफार्मर की तुलना में बिजली के झटके के जोखिम को कम करती है, जहां तेल लीक हो सकता है और संभावित रूप से एक प्रवाहकीय पथ बना सकता है। कोई जहरीली गैस उत्सर्जन नहीं: कुछ तेल से भरे ट्रांसफार्मर के विपरीत, शुष्क प्रकार के ट्रांसफार्मर सामान्य परिचालन स्थितियों या यहां तक कि गलती की स्थिति में भी जहरीली गैसों का उत्सर्जन नहीं करते हैं। यह बंद स्थानों में विशेष रूप से महत्वपूर्ण है। अधिभार क्षमता: आधुनिक शुष्क-प्रकार के ट्रांसफार्मर अस्थायी अधिभार को अपेक्षाकृत सुरक्षित रूप से संभालने के लिए डिज़ाइन किए गए हैं, हालांकि उनकी अधिभार क्षमता आम तौर पर तेल से भरे ट्रांसफार्मर की तुलना में कम होती है। मजबूत निर्माण: इन्हें अक्सर आर्द्रता, तापमान भिन्नता और प्रदूषण जैसे पर्यावरणीय कारकों का सामना करने के लिए मजबूत निर्माण के साथ बनाया जाता है, जिससे उनकी सुरक्षा प्रोफ़ाइल में और वृद्धि होती है। सुरक्षा मानकों का अनुपालन: ड्राई-टाइप ट्रांसफार्मर विभिन्न राष्ट्रीय और अंतर्राष्ट्रीय सुरक्षा मानकों के अनुसार निर्मित होते हैं, जो डिजाइन, निर्माण और संचालन के लिए कठोर आवश्यकताओं को निर्धारित करते हैं। सुरक्षा सावधानियाँ इन सुरक्षा लाभों के बावजूद, निर्माता के निर्देशों और प्रासंगिक सुरक्षा मानकों के अनुसार ड्राई-टाइप ट्रांसफार्मर को स्थापित करना, संचालित करना और बनाए रखना आवश्यक है। यह सुनिश्चित करने के लिए कि वे अपने पूरे सेवा जीवन में सुरक्षित और प्रभावी ढंग से काम करें, नियमित निरीक्षण और रखरखाव महत्वपूर्ण है। उचित दूरी, वेंटिलेशन और पर्यावरणीय कारकों से सुरक्षा सहित उचित स्थापना भी सुरक्षा के लिए महत्वपूर्ण है।
प्रश्न: 17.शुष्क प्रकार के ट्रांसफार्मर की जीवन प्रत्याशा क्या है?
उ: शुष्क प्रकार के ट्रांसफार्मर की जीवन प्रत्याशा आम तौर पर 20 से 30 साल तक होती है, हालांकि उचित रखरखाव और अनुकूल परिचालन स्थितियों के साथ, कुछ इससे भी अधिक समय तक चल सकते हैं। शुष्क प्रकार के ट्रांसफार्मर का जीवनकाल विभिन्न कारकों से प्रभावित होता है: परिचालन की स्थिति: ट्रांसफार्मर का परिचालन वातावरण एक महत्वपूर्ण भूमिका निभाता है। परिवेश का तापमान, आर्द्रता और विद्युत भार की प्रकृति (लगातार बनाम उतार-चढ़ाव) जैसी स्थितियां इसकी लंबी उम्र को प्रभावित करती हैं। रखरखाव: सफाई और निरीक्षण सहित नियमित रखरखाव, ट्रांसफार्मर के जीवन को महत्वपूर्ण रूप से बढ़ा सकता है। धूल और मलबा जमा होने से शीतलन में बाधा आ सकती है और ओवरहीटिंग हो सकती है, इसलिए ट्रांसफार्मर को साफ रखना महत्वपूर्ण है। निर्माण की गुणवत्ता: ट्रांसफार्मर की सामग्री और विनिर्माण गुणवत्ता भी प्रमुख कारक हैं। उच्च गुणवत्ता वाली सामग्री और निर्माण पर्यावरणीय और परिचालन तनावों को बेहतर ढंग से झेल सकते हैं। थर्मल तनाव: शुष्क प्रकार के ट्रांसफार्मर अक्सर तेल से भरे ट्रांसफार्मर की तुलना में उच्च तापमान पर काम करते हैं। यदि थर्मल तनाव लगातार उच्च रहता है तो इससे इन्सुलेशन सामग्री की उम्र बढ़ने में तेजी आ सकती है। विद्युत लोडिंग: ट्रांसफार्मर को उसकी निर्धारित क्षमता के भीतर संचालित करना महत्वपूर्ण है। बार-बार ओवरलोडिंग या अपनी अधिकतम क्षमता के करीब संचालन करने से इसका जीवनकाल छोटा हो सकता है। पर्यावरणीय कारक: संक्षारक वातावरण, अत्यधिक नमी या प्रदूषकों के संपर्क में आने से ट्रांसफार्मर के घटक प्रभावित हो सकते हैं, जिससे उसका जीवनकाल कम हो सकता है। स्थापना गुणवत्ता: उचित स्थापना, वायु परिसंचरण के लिए पर्याप्त जगह सुनिश्चित करना और यांत्रिक तनाव से बचना, ट्रांसफार्मर की लंबी उम्र के लिए भी महत्वपूर्ण है। उन्नयन और नवीनीकरण: कभी-कभी, सूखे प्रकार के ट्रांसफार्मर के घटकों को उन्नत या नवीनीकृत किया जा सकता है, जैसे कॉइल को रिवाइंड करना या इन्सुलेशन को बदलना, जो इसकी सेवा जीवन को बढ़ा सकता है। संक्षेप में, जबकि सामान्य अपेक्षा यह है कि एक शुष्क-प्रकार का ट्रांसफार्मर 20 से 30 वर्षों तक चलेगा, वास्तविक जीवनकाल इसके रखरखाव, परिस्थितियों के तहत संचालित होने और इसके निर्माण की गुणवत्ता के आधार पर भिन्न हो सकता है। निर्दिष्ट सीमा के भीतर नियमित रखरखाव और संचालन अधिकतम जीवनकाल प्राप्त करने की कुंजी है।
प्रश्न: 18. शुष्क प्रकार के ट्रांसफार्मर के क्या फायदे और नुकसान हैं?
ए: ड्राई-टाइप ट्रांसफार्मर में फायदे और नुकसान का एक अनूठा सेट होता है जो उन्हें कुछ अनुप्रयोगों के लिए उपयुक्त बनाता है जबकि दूसरों के लिए कम आदर्श होता है। इन्हें समझने से यह तय करने में मदद मिल सकती है कि ड्राई-टाइप ट्रांसफार्मर किसी विशिष्ट आवश्यकता के लिए सही विकल्प है या नहीं। ड्राई-टाइप ट्रांसफार्मर की सुरक्षा के लाभ: वे तेल से भरे ट्रांसफार्मर की तुलना में कम ज्वलनशील होते हैं, जिससे आग और विस्फोट का खतरा कम हो जाता है। यह उन्हें सुरक्षित बनाता है, खासकर इनडोर या पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में। तेल रिसाव का कोई खतरा नहीं: शीतलन माध्यम के रूप में तेल के बिना, तेल रिसाव का कोई खतरा नहीं है, जिससे वे पर्यावरण के अनुकूल बन जाते हैं और मिट्टी या पानी के प्रदूषण के बारे में चिंताएं दूर हो जाती हैं। कम रखरखाव: तेल से भरे ट्रांसफार्मर की तुलना में उन्हें कम रखरखाव की आवश्यकता होती है, क्योंकि तेल परीक्षण, तेल प्रतिस्थापन या तेल रिसाव के प्रबंधन की कोई आवश्यकता नहीं होती है। तत्काल संचालन: तेल से भरे ट्रांसफार्मर के विपरीत, शुष्क प्रकार के ट्रांसफार्मर को स्थापना के तुरंत बाद, शीतलन माध्यम के व्यवस्थित होने की प्रतीक्षा अवधि के बिना, सक्रिय किया जा सकता है। पर्यावरणीय उपयुक्तता: वे पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में और जहां उच्च स्तर की मानवीय सहभागिता होती है, जैसे आवासीय या व्यावसायिक भवनों में उपयोग के लिए उपयुक्त हैं। शीतलन और आग दमन आवश्यकताओं को कम करना: कई मामलों में, उन्हें व्यापक शीतलन प्रणाली या आग दमन उपायों की आवश्यकता नहीं होती है जिनकी तेल से भरे ट्रांसफार्मर को आवश्यकता होती है। ड्राई-टाइप ट्रांसफार्मर के नुकसान उच्च परिचालन तापमान: वे आमतौर पर कम कुशल शीतलन के कारण उच्च तापमान पर काम करते हैं, जो उनके जीवनकाल और दक्षता को प्रभावित कर सकता है। कम बिजली क्षमता: आम तौर पर, वे कम से मध्यम वोल्टेज अनुप्रयोगों के लिए उपयुक्त होते हैं और बहुत उच्च वोल्टेज या बिजली अनुप्रयोगों के लिए संभव नहीं हो सकते हैं। उच्च प्रारंभिक लागत: शुष्क प्रकार के ट्रांसफार्मर के लिए विनिर्माण प्रक्रिया और सामग्री अधिक महंगी हो सकती है, जिससे प्रारंभिक खरीद मूल्य अधिक हो सकता है। आकार और वजन: समान पावर रेटिंग के लिए, ड्राई-टाइप ट्रांसफार्मर बड़े और भारी होते हैं, जो परिवहन और स्थान आवश्यकताओं के मामले में एक चुनौती हो सकती है। शोर स्तर: ऑपरेशन के दौरान वे अधिक शोर वाले हो सकते हैं, जो कुछ वातावरणों में विचारणीय हो सकता है। पर्यावरणीय परिस्थितियों के प्रति संवेदनशीलता: हालांकि वे तेल रिसाव का जोखिम नहीं उठाते हैं, शुष्क प्रकार के ट्रांसफार्मर धूल और अन्य वायुजनित कणों से संदूषण के प्रति अधिक संवेदनशील हो सकते हैं। शीतलन आवश्यकताएँ: सीमित स्थानों में, उचित शीतलन सुनिश्चित करने के लिए अतिरिक्त वेंटिलेशन या एयर कंडीशनिंग की आवश्यकता हो सकती है। निष्कर्ष शुष्क प्रकार और तेल से भरे ट्रांसफार्मर के बीच का चुनाव अनुप्रयोग की विशिष्ट आवश्यकताओं, जैसे सुरक्षा विचार, पर्यावरणीय स्थिति, स्थान की कमी और बिजली की जरूरतों पर निर्भर करता है। उच्च लागत और बिजली क्षमता की सीमाओं के बावजूद, ड्राई-टाइप ट्रांसफार्मर को अक्सर उनकी सुरक्षा और कम पर्यावरणीय प्रभाव के कारण इनडोर उपयोग और पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में पसंद किया जाता है।
प्रश्न: 19.क्या सूखे ट्रांसफार्मर को वायु परिसंचरण की आवश्यकता होती है?
उत्तर: हां, सूखे ट्रांसफार्मर को ठंडा करने के लिए वायु परिसंचरण की आवश्यकता होती है। तेल से भरे ट्रांसफार्मर के विपरीत, जहां तेल शीतलक के रूप में कार्य करता है, सूखे ट्रांसफार्मर ऑपरेशन के दौरान उत्पन्न गर्मी को खत्म करने के लिए हवा पर निर्भर होते हैं। सूखे ट्रांसफार्मर की दक्षता और दीर्घायु बनाए रखने के लिए उचित वायु परिसंचरण महत्वपूर्ण है। यहां शुष्क ट्रांसफार्मर में वायु परिसंचरण के प्रमुख पहलू हैं: प्राकृतिक वायु शीतलन (एएन): कई शुष्क ट्रांसफार्मर शीतलन के लिए प्राकृतिक वायु परिसंचरण का उपयोग करते हैं। इस सेटअप में, हवा स्वाभाविक रूप से ट्रांसफार्मर के चारों ओर और उसके माध्यम से बहती है, विद्युत प्रवाह द्वारा उत्पन्न गर्मी को दूर ले जाती है। यह विधि अक्सर छोटे ट्रांसफार्मर या कम लोड की स्थिति में काम करने वाले ट्रांसफार्मर के लिए पर्याप्त होती है। फोर्स्ड एयर कूलिंग (एएफ): उच्च क्षमता वाले ट्रांसफार्मर के लिए या ऐसी स्थितियों में जहां ट्रांसफार्मर भारी भार के तहत काम कर रहा है, फोर्स्ड एयर कूलिंग की आवश्यकता हो सकती है। इसमें वायु परिसंचरण को बढ़ाने के लिए पंखे या ब्लोअर का उपयोग करना शामिल है, जिससे ट्रांसफार्मर की गर्मी को नष्ट करने की क्षमता बढ़ जाती है। वेंटिलेशन आवश्यकताएँ: प्रभावी शीतलन के लिए, सूखे ट्रांसफार्मर को अच्छी तरह हवादार क्षेत्रों में स्थापित करने की आवश्यकता होती है। अप्रतिबंधित वायु प्रवाह की अनुमति देने के लिए ट्रांसफार्मर के चारों ओर पर्याप्त जगह आवश्यक है। यदि ट्रांसफार्मर संलग्न है, तो बाड़े को पर्याप्त वायु विनिमय की अनुमति देने के लिए डिज़ाइन किया जाना चाहिए। पर्यावरणीय विचार: आसपास का वातावरण वायु शीतलन की प्रभावशीलता में भूमिका निभाता है। उच्च परिवेश तापमान, आर्द्रता, या धूल और दूषित पदार्थों की उपस्थिति ट्रांसफार्मर की कुशलतापूर्वक ठंडा करने की क्षमता को प्रभावित कर सकती है। ऐसे मामलों में, अतिरिक्त शीतलन उपाय या पर्यावरणीय नियंत्रण आवश्यक हो सकते हैं। ऊष्मा अपव्यय: वायु परिसंचरण की दक्षता सीधे ट्रांसफार्मर के तापमान को प्रभावित करती है। यदि ट्रांसफार्मर खराब वायु परिसंचरण के कारण गर्मी को पर्याप्त रूप से नष्ट नहीं कर सकता है, तो यह उच्च तापमान पर काम कर सकता है, जो इन्सुलेशन की उम्र बढ़ने में तेजी ला सकता है और इसके जीवनकाल को कम कर सकता है। डिज़ाइन कारक: आधुनिक ड्राई ट्रांसफार्मर अक्सर शीतलन को ध्यान में रखकर डिज़ाइन किए जाते हैं, जिनमें वेंट, नलिकाएं या अन्य विशेषताएं होती हैं जो प्रभावी वायु प्रवाह को सुविधाजनक बनाती हैं। संक्षेप में, वायु परिसंचरण शुष्क ट्रांसफार्मर के संचालन और दीर्घायु का एक महत्वपूर्ण पहलू है। चाहे प्राकृतिक या मजबूर वायु शीतलन के माध्यम से, शुष्क ट्रांसफार्मर के सुरक्षित और कुशल कामकाज के लिए उचित वेंटिलेशन और गर्मी अपव्यय सुनिश्चित करना आवश्यक है।
प्रश्न: 20. आप सूखे प्रकार के ट्रांसफार्मर को कितना लोड कर सकते हैं?
ए: ड्राई-टाइप ट्रांसफार्मर की भार क्षमता उसकी रेटेड शक्ति से निर्धारित होती है, जिसे किलोवोल्ट-एम्पीयर (केवीए) में व्यक्त किया जाता है। सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए, ट्रांसफार्मर की निर्दिष्ट रेटिंग का पालन करना महत्वपूर्ण है। ड्राई-टाइप ट्रांसफार्मर की लोडिंग के संबंध में कुछ मुख्य बिंदु यहां दिए गए हैं: रेटेड पावर: ट्रांसफार्मर की नेमप्लेट आमतौर पर केवीए में इसकी अधिकतम लोड क्षमता को इंगित करती है। यह रेटिंग ट्रांसफार्मर की डिज़ाइन तापमान सीमा को पार किए बिना एक निश्चित विद्युत भार को संभालने की क्षमता पर आधारित है। ओवरलोडिंग: किसी ट्रांसफार्मर को उसकी निर्धारित क्षमता से अधिक लगातार संचालित करने से ओवरहीटिंग, त्वरित इन्सुलेशन उम्र बढ़ने और संभावित विफलता हो सकती है। हालांकि अल्पकालिक, मामूली अधिभार को सहन किया जा सकता है, ट्रांसफार्मर की लंबी उम्र और विश्वसनीयता सुनिश्चित करने के लिए उनसे बचा जाना चाहिए। तापमान रेटिंग: भार क्षमता उस परिवेश के तापमान से भी जुड़ी होती है जिसमें ट्रांसफार्मर संचालित होता है। निर्माता आमतौर पर रेटेड क्षमता को मानक परिवेश तापमान (आमतौर पर 40 डिग्री) पर आधारित करते हैं। यदि ऑपरेटिंग तापमान अधिक है, तो ओवरहीटिंग को रोकने के लिए भार क्षमता को कम करने की आवश्यकता हो सकती है। शीतलन क्षमता: गर्मी को कुशलतापूर्वक नष्ट करने की क्षमता इस बात पर प्रभाव डालती है कि शुष्क प्रकार के ट्रांसफार्मर को कितना लोड किया जा सकता है। अच्छा वेंटिलेशन और, कुछ मामलों में, जबरन वायु शीतलन (पंखों का उपयोग करके), इष्टतम ऑपरेटिंग तापमान बनाए रखने में मदद कर सकता है। लोड में उतार-चढ़ाव: ड्राई-टाइप ट्रांसफार्मर आमतौर पर लोड में कभी-कभी उतार-चढ़ाव को संभाल सकते हैं। हालाँकि, पूर्ण लोड के पास या उस पर निरंतर संचालन, खासकर अगर बार-बार लोड स्पाइक्स के साथ, ट्रांसफार्मर पर दबाव डाल सकता है। बिजली की गुणवत्ता: हार्मोनिक्स और अन्य बिजली की गुणवत्ता के मुद्दे भी ट्रांसफार्मर की भार क्षमता को प्रभावित कर सकते हैं। गैर-रेखीय भार, जो हार्मोनिक्स उत्पन्न करते हैं, ट्रांसफार्मर में अतिरिक्त हीटिंग का कारण बन सकते हैं और व्युत्पन्न करने की आवश्यकता हो सकती है। निर्माता के दिशानिर्देश: लोडिंग के लिए हमेशा निर्माता के विनिर्देशों और दिशानिर्देशों को देखें। वे अधिकतम सुरक्षित भार और ऐसी किसी भी स्थिति के बारे में महत्वपूर्ण जानकारी प्रदान करते हैं जिसके लिए कटौती की आवश्यकता हो सकती है। संक्षेप में, एक ड्राई-टाइप ट्रांसफार्मर जो अधिकतम भार संभाल सकता है वह उसकी रेटेड शक्ति है, और यह महत्वपूर्ण है कि निरंतर अवधि के लिए इस रेटिंग से अधिक न हो। सुरक्षित और कुशल संचालन के लिए निर्माता विनिर्देशों का पालन करना और परिवेश के तापमान और बिजली की गुणवत्ता जैसे कारकों पर विचार करना आवश्यक है। ट्रांसफार्मर को ओवरलोड करने से ओवरहीटिंग हो सकती है, दक्षता कम हो सकती है और जीवनकाल छोटा हो सकता है।
प्रश्न: 21. बाहरी उपयोग के लिए किस प्रकार का ट्रांसफार्मर रेट किया गया है?
उत्तर: बाहरी उपयोग के लिए रेट किए गए ट्रांसफार्मर विशेष रूप से विभिन्न पर्यावरणीय परिस्थितियों जैसे बारिश, बर्फ, अत्यधिक तापमान, आर्द्रता और सूरज की रोशनी से यूवी किरणों के संपर्क का सामना करने के लिए डिज़ाइन किए गए हैं। शुष्क प्रकार और तेल से भरे ट्रांसफार्मर दोनों को बाहरी उपयोग के लिए कॉन्फ़िगर किया जा सकता है, लेकिन बाहरी वातावरण में स्थायित्व और सुरक्षित संचालन सुनिश्चित करने के लिए उनका डिज़ाइन और निर्माण इनडोर उपयोग के लिए अलग होगा। यहां बताया गया है कि प्रत्येक प्रकार बाहरी अनुप्रयोगों के लिए कैसे उपयुक्त हो सकता है: बाहरी उपयोग के लिए तेल से भरे ट्रांसफार्मर मजबूत बाड़े: वे अक्सर नमी, धूल और अन्य पर्यावरणीय कारकों से बचाने के लिए मजबूत, मौसमरोधी बाड़ों से सुसज्जित होते हैं। शीतलन प्रणाली: तेल से भरे ट्रांसफार्मर में स्वाभाविक रूप से अच्छे शीतलन गुण होते हैं, जो उन्हें अलग-अलग बाहरी तापमान के लिए उपयुक्त बनाते हैं। उच्च स्थायित्व: इन ट्रांसफार्मर में तेल इन्सुलेशन प्रदान करता है और गर्मी को कुशलता से खत्म करने में मदद करता है, जो बाहरी तापमान में उतार-चढ़ाव में फायदेमंद होता है। सुरक्षा उपाय: संभावित तेल रिसाव के लिए रोकथाम प्रणाली जैसे अतिरिक्त सुरक्षा उपाय आवश्यक हो सकते हैं, खासकर पर्यावरण की दृष्टि से संवेदनशील क्षेत्रों में। बाहरी उपयोग के लिए ड्राई-टाइप ट्रांसफार्मर को मौसमरोधी बाड़े: बाहरी उपयोग के लिए ड्राई-टाइप ट्रांसफार्मर को मौसम के तत्वों से बचाने और शीतलन के लिए उचित वेंटिलेशन सुनिश्चित करने के लिए विशेष बाड़ों की आवश्यकता होती है। तापमान और आर्द्रता नियंत्रण: अत्यधिक तापमान और आर्द्रता को संभालने के लिए उन्हें अतिरिक्त सुविधाओं की आवश्यकता हो सकती है, जैसे तापमान-नियंत्रित शीतलन पंखे या हीटर। संक्षारण प्रतिरोध: घटकों का अक्सर संक्षारण प्रतिरोध के लिए इलाज किया जाता है, क्योंकि नमी और संभावित संक्षारक वातावरण के संपर्क में आना एक महत्वपूर्ण चिंता का विषय है। शारीरिक सुरक्षा: बाड़ों को बर्बरता या आकस्मिक क्षति से शारीरिक सुरक्षा प्रदान करने के लिए भी डिज़ाइन किया गया है। बाहरी ट्रांसफार्मर के मानकों के अनुपालन के लिए सामान्य विचार: बाहरी उपयोग के लिए ट्रांसफार्मर को प्रासंगिक मानकों और विनियमों का पालन करना चाहिए, जो बाहरी सेटिंग्स में स्थापना और संचालन के लिए विशिष्ट आवश्यकताओं को निर्धारित कर सकते हैं। रखरखाव पहुंच: सुरक्षा और सुविधा जैसे कारकों को ध्यान में रखते हुए, बाहरी ट्रांसफार्मर रखरखाव और निरीक्षण के लिए आसानी से सुलभ होने चाहिए। सर्ज सुरक्षा: बिजली के हमलों और बिजली सर्ज से बचाव के लिए उन्हें अक्सर अतिरिक्त सर्ज सुरक्षा की आवश्यकता होती है, जो बाहरी सेटिंग्स में अधिक आम है। शोर संबंधी विचार: आवासीय क्षेत्रों या कार्यस्थलों के पास, व्यवधान को कम करने के लिए शोर कम करने की सुविधाएँ आवश्यक हो सकती हैं। संक्षेप में, सूखे प्रकार और तेल से भरे ट्रांसफार्मर दोनों को बाहरी उपयोग के लिए अनुकूलित किया जा सकता है, लेकिन यह सुनिश्चित करने के लिए कि वे बाहरी परिस्थितियों में विश्वसनीय और सुरक्षित रूप से काम कर सकें, उन्हें विशिष्ट डिजाइन संशोधन और सुरक्षात्मक उपायों की आवश्यकता होती है। बाहरी उपयोग के लिए शुष्क प्रकार और तेल से भरे ट्रांसफार्मर के बीच का चुनाव विशिष्ट पर्यावरणीय परिस्थितियों, स्थान की उपलब्धता, बिजली की आवश्यकताओं और सुरक्षा विचारों जैसे कारकों पर निर्भर करेगा।
प्रश्न: 22. शुष्क प्रकार के ट्रांसफार्मर के लिए वेंटिलेशन आवश्यकताएँ क्या हैं?
उ: शुष्क प्रकार के ट्रांसफार्मर के कुशल और सुरक्षित संचालन के लिए उचित वेंटिलेशन महत्वपूर्ण है। ये ट्रांसफार्मर संचालन के दौरान उत्पन्न गर्मी को ठंडा करने और नष्ट करने के लिए हवा पर निर्भर करते हैं। अपर्याप्त वेंटिलेशन के कारण अधिक गर्मी हो सकती है, दक्षता कम हो सकती है और ट्रांसफार्मर का जीवनकाल संभावित रूप से छोटा हो सकता है। यहां प्रमुख वेंटिलेशन आवश्यकताएं हैं: पर्याप्त वायु प्रवाह: गर्मी को प्रभावी ढंग से फैलने देने के लिए ट्रांसफार्मर के चारों ओर पर्याप्त वायु प्रवाह होना चाहिए। इसे प्राकृतिक या मजबूर वायु परिसंचरण के माध्यम से प्राप्त किया जा सकता है। ट्रांसफार्मर के चारों ओर निकासी: अप्रतिबंधित हवा की आवाजाही सुनिश्चित करने के लिए ट्रांसफार्मर के चारों ओर पर्याप्त जगह बनाए रखी जानी चाहिए। ट्रांसफार्मर के आकार और डिज़ाइन के आधार पर आवश्यक निकासी अलग-अलग हो सकती है, लेकिन आम तौर पर इसमें सभी तरफ कई फीट जगह छोड़नी पड़ती है। कमरे में वेंटिलेशन: यदि ट्रांसफार्मर घर के अंदर स्थापित किया गया है, तो कमरे में पर्याप्त वेंटिलेशन होना चाहिए। इसमें हवा को प्रसारित करने और ट्रांसफार्मर द्वारा उत्पन्न गर्मी को दूर करने में मदद करने के लिए वेंट, वायु नलिकाएं या निकास पंखे शामिल हो सकते हैं। नियंत्रित परिवेश का तापमान: जिस कमरे या क्षेत्र में ट्रांसफार्मर स्थापित किया गया है, उसके परिवेश का तापमान नियंत्रित किया जाना चाहिए। अत्यधिक परिवेशीय तापमान हवा को ठंडा करने की क्षमता को कम कर सकता है और अधिक गर्मी का कारण बन सकता है। आर्द्रता नियंत्रण: उच्च आर्द्रता शीतलन दक्षता को प्रभावित कर सकती है और संभावित रूप से संक्षेपण का कारण बन सकती है, जिससे विद्युत दोष हो सकता है। नियंत्रित आर्द्रता स्तर बनाए रखना महत्वपूर्ण है। धूल और मलबे पर नियंत्रण: क्षेत्र को धूल और मलबे से मुक्त रखा जाना चाहिए, जो वायु प्रवाह को बाधित कर सकता है और घटकों को इन्सुलेट कर सकता है, जिससे ऑपरेटिंग तापमान में वृद्धि हो सकती है। फोर्स्ड एयर कूलिंग सिस्टम: बड़े ट्रांसफार्मर या सीमित स्थानों के लिए, पर्याप्त गर्मी अपव्यय सुनिश्चित करने के लिए फोर्स्ड एयर कूलिंग सिस्टम (जैसे पंखे या ब्लोअर) आवश्यक हो सकते हैं। नियमित रखरखाव: ट्रांसफार्मर और उसके आसपास के क्षेत्र की नियमित सफाई और रखरखाव यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वायु मार्ग साफ और प्रभावी रहे। विनियमों और मानकों का अनुपालन: वेंटिलेशन आवश्यकताओं को प्रासंगिक विद्युत कोड, मानकों और निर्माता की सिफारिशों का पालन करना चाहिए। ये दिशानिर्देश सुरक्षा और इष्टतम प्रदर्शन सुनिश्चित करते हैं। ट्रांसफार्मर के ताप आउटपुट पर विचार: वेंटिलेशन सिस्टम के डिज़ाइन को ट्रांसफार्मर द्वारा उत्पन्न गर्मी की मात्रा को ध्यान में रखना चाहिए, जो इसके आकार और भार से प्रभावित होती है। संक्षेप में, शुष्क प्रकार के ट्रांसफार्मर के लिए उचित वेंटिलेशन सुनिश्चित करना इसकी दक्षता बनाए रखने, अधिक गर्मी को रोकने और इसके जीवनकाल को बढ़ाने के लिए आवश्यक है। इसमें पर्याप्त निकासी, कमरे का वेंटिलेशन, तापमान और आर्द्रता नियंत्रण, और संभावित रूप से मजबूर वायु शीतलन शामिल है, यह सब नियामक और निर्माता दिशानिर्देशों के अनुरूप है। ट्रांसफार्मर और उसके वातावरण को स्वच्छ और अवरोधों से मुक्त रखने के लिए नियमित रखरखाव भी महत्वपूर्ण है।
प्रश्न: 23. क्या शुष्क प्रकार के ट्रांसफार्मर इनडोर या आउटडोर हैं?
ए: ड्राई-टाइप ट्रांसफार्मर घर के अंदर और बाहर दोनों जगह स्थापित किए जा सकते हैं, लेकिन स्थान के आधार पर उनकी डिजाइन और स्थापना आवश्यकताएं अलग-अलग होंगी। इनडोर इंस्टालेशन सामान्य उपयोग: सूखे प्रकार के ट्रांसफार्मर अक्सर अपने सुरक्षा लाभों के कारण, विशेष रूप से वाणिज्यिक और आवासीय भवनों में इनडोर इंस्टॉलेशन के लिए पसंद किए जाते हैं। इनमें ज्वलनशील तेल नहीं होता, जिससे आग लगने का खतरा कम हो जाता है। वेंटिलेशन: गर्मी को खत्म करने के लिए उचित वेंटिलेशन महत्वपूर्ण है। इनडोर प्रतिष्ठानों को ट्रांसफार्मर के चारों ओर पर्याप्त वायु परिसंचरण सुनिश्चित करना चाहिए। स्थान संबंधी विचार: उन्हें आमतौर पर तेल से भरे ट्रांसफार्मर की तुलना में कम जगह की आवश्यकता होती है, क्योंकि तेल रोकथाम सुविधाओं या अग्नि सुरक्षा मंजूरी की कोई आवश्यकता नहीं होती है। शोर स्तर: वे तेल से भरे ट्रांसफार्मर की तुलना में अधिक शोर करते हैं, जो कुछ इनडोर वातावरणों में विचारणीय हो सकता है। बाहरी स्थापना सुरक्षात्मक संलग्नक: जब बाहर स्थापित किया जाता है, तो शुष्क प्रकार के ट्रांसफार्मर को बारिश, बर्फ और अत्यधिक तापमान जैसे मौसम के तत्वों से बचाने के लिए सुरक्षात्मक बाड़ों की आवश्यकता होती है। शीतलन और वेंटिलेशन: ट्रांसफार्मर को पर्यावरणीय कारकों से बचाते हुए बाड़े को पर्याप्त शीतलन और वेंटिलेशन की अनुमति देनी चाहिए। पर्यावरणीय स्थायित्व: घटकों का संक्षारण प्रतिरोध के लिए उपचार किया जाना चाहिए, विशेष रूप से कठोर पर्यावरणीय परिस्थितियों में। भौतिक सुरक्षा: बर्बरता और आकस्मिक क्षति से बचाने के लिए बाड़ों को अक्सर मजबूत बनाने की आवश्यकता होती है। सामान्य विचार सुरक्षा और पर्यावरणीय प्रभाव: ड्राई-टाइप ट्रांसफार्मर को उनकी सुरक्षा और कम पर्यावरणीय प्रभाव के लिए चुना जाता है, जो इनडोर और आउटडोर दोनों सेटिंग्स में फायदेमंद है। रखरखाव: उन्हें नियमित रखरखाव की आवश्यकता होती है, जिसमें धूल हटाने और अच्छा वायु प्रवाह सुनिश्चित करने के लिए सफाई भी शामिल है, भले ही वे घर के अंदर स्थापित हों या बाहर। विनियामक अनुपालन: स्थापना को स्थानीय विद्युत कोड और मानकों का पालन करना चाहिए, चाहे इनडोर हो या आउटडोर। संक्षेप में, शुष्क-प्रकार के ट्रांसफार्मर बहुमुखी हैं और इन्हें इनडोर और आउटडोर दोनों सेटिंग्स में उपयोग किया जा सकता है, लेकिन स्थापना आवश्यकताएँ भिन्न होती हैं। घर के अंदर, वेंटिलेशन और अंतरिक्ष दक्षता पर ध्यान केंद्रित किया जाता है, जबकि बाहरी प्रतिष्ठानों को पर्यावरणीय तत्वों के खिलाफ सुरक्षात्मक उपायों की आवश्यकता होती है।
प्रश्न: 24.क्या ट्रांसफार्मरों को बोल्ट से बंद करने की आवश्यकता है?
उत्तर: हां, स्थिरता और सुरक्षा सुनिश्चित करने के लिए ट्रांसफार्मर को आम तौर पर बोल्ट से कसने या सुरक्षित रूप से लगाने की आवश्यकता होती है। यह कई कारणों से महत्वपूर्ण है: सुरक्षा: ट्रांसफार्मर को उसकी जगह पर सुरक्षित रखना उसे हिलने या पलटने से रोकता है, जो खतरनाक हो सकता है और बिजली के खतरों को जन्म दे सकता है, विशेष रूप से कंपन, भूकंपीय गतिविधि वाले क्षेत्रों में, या जहां नियमित आवाजाही होती है (जैसे) औद्योगिक सेटिंग में)। विद्युत कनेक्शन स्थिरता: ट्रांसफार्मर में विद्युत कनेक्शन होते हैं जो गति के प्रति संवेदनशील हो सकते हैं। ट्रांसफार्मर पर बोल्ट लगाने से इन कनेक्शनों की अखंडता बनाए रखने में मदद मिलती है। क्षति को रोकना: सुरक्षित माउंटिंग ट्रांसफार्मर को आकस्मिक प्रभावों या बदलावों के कारण होने वाली भौतिक क्षति से बचाती है। विनियमों का अनुपालन: कई बिल्डिंग कोड और विद्युत मानकों के लिए समग्र सुरक्षा और स्थापना प्रोटोकॉल के हिस्से के रूप में ट्रांसफार्मर को सुरक्षित रूप से स्थापित करने की आवश्यकता होती है। शोर में कमी: उचित माउंटिंग से कंपन-संबंधी शोर को भी कम किया जा सकता है, जो कि कब्जे वाले स्थानों में या उसके आस-पास स्थापित ट्रांसफार्मर के लिए विशेष रूप से महत्वपूर्ण है। ट्रांसफार्मर लगाने के लिए विचार: सतह की तैयारी: जिस सतह पर ट्रांसफार्मर लगाया जाना है वह समतल और इतना मजबूत होना चाहिए कि उसका वजन सह सके। माउंटिंग का प्रकार: माउंटिंग का तरीका अलग-अलग हो सकता है। कुछ ट्रांसफार्मर में फर्श पर बोल्ट लगाने के लिए छेद वाले माउंटिंग ब्रैकेट या पैर होते हैं। दूसरों को अलग माउंटिंग बेस या फ़्रेम की आवश्यकता हो सकती है। कंपन डंपिंग: कुछ मामलों में, शोर को कम करने और कंपन को अवशोषित करने के लिए ट्रांसफार्मर और माउंटिंग सतह के बीच कंपन डंपिंग पैड या आइसोलेटर का उपयोग किया जा सकता है। पहुंच क्षमता: ट्रांसफार्मर को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां यह रखरखाव, निरीक्षण और यदि आवश्यक हो तो आपातकालीन वियोग के लिए पहुंच योग्य हो। पर्यावरणीय कारक: बाहरी स्थापनाओं के लिए, मौसम जोखिम और बाढ़-प्रवण क्षेत्रों में ऊंचे माउंटिंग की संभावित आवश्यकता जैसे कारकों पर विचार करें। संक्षेप में, सुरक्षा सुनिश्चित करने, कनेक्शन स्थिरता बनाए रखने, भौतिक क्षति को रोकने और नियामक आवश्यकताओं का अनुपालन करने के लिए ट्रांसफार्मर को बोल्ट लगाना या सुरक्षित रूप से माउंट करना एक मानक अभ्यास है। विशिष्ट माउंटिंग विधि और विचार ट्रांसफार्मर के प्रकार, आकार, स्थान और पर्यावरणीय कारकों पर निर्भर होंगे।
प्रश्नः 25. शुष्क प्रकार के ट्रांसफार्मर के चारों ओर न्यूनतम निकासी कितनी होती है?
ए: ड्राई-टाइप ट्रांसफार्मर के आसपास न्यूनतम निकासी सुरक्षा, उचित वेंटिलेशन और रखरखाव में आसानी के लिए आवश्यक है। हालाँकि, ट्रांसफार्मर के आकार, डिज़ाइन, शीतलन विधि और स्थानीय विद्युत कोड या मानकों सहित कई कारकों के आधार पर विशिष्ट निकासी आवश्यकताएँ भिन्न हो सकती हैं। यहां एक सामान्य दिशानिर्देश है: साइड और बैक क्लीयरेंस: आमतौर पर, ट्रांसफार्मर के किनारों और पीछे के आसपास न्यूनतम 18 इंच से 24 इंच (लगभग 45 से 60 सेमी) जगह की सिफारिश की जाती है। यह स्थान पर्याप्त वायु परिसंचरण, शीतलन और रखरखाव और निरीक्षण के लिए सुरक्षित और आसान पहुंच की अनुमति देने के लिए आवश्यक है। फ्रंट क्लीयरेंस: सुरक्षित संचालन और रखरखाव गतिविधियों के लिए ट्रांसफार्मर के सामने आमतौर पर अधिक जगह की आवश्यकता होती है। एक सामान्य दिशानिर्देश सामने की ओर न्यूनतम 36 इंच (लगभग 91 सेमी) की दूरी है। ट्रांसफार्मर के ऊपर: ट्रांसफार्मर के ऊपर की निकासी भी महत्वपूर्ण है, खासकर शीतलन के लिए। यूनिट के ऊपर 18 से 24 इंच (45 से 60 सेमी) की न्यूनतम निकासी की अक्सर सिफारिश की जाती है। बड़े ट्रांसफार्मर के लिए विचार: बड़े ट्रांसफार्मर या उच्च क्षमता वाले प्रतिष्ठानों के लिए, अधिक निकासी आवश्यक हो सकती है। विशिष्ट आवश्यकताओं के लिए निर्माता के दिशानिर्देशों और स्थानीय नियमों से परामर्श करना महत्वपूर्ण है। स्थानीय विनियम और मानक: स्थानीय बिल्डिंग कोड और विद्युत मानकों में ट्रांसफार्मर मंजूरी के लिए विशिष्ट आवश्यकताएं हो सकती हैं। इन विनियमों का अनुपालन महत्वपूर्ण है। पर्यावरणीय कारक: उच्च परिवेश तापमान या सीमित वेंटिलेशन वाले वातावरण में, पर्याप्त शीतलन सुनिश्चित करने के लिए अतिरिक्त निकासी की आवश्यकता हो सकती है। सुरक्षा और पहुंच: पर्याप्त निकासी न केवल शीतलन के लिए है बल्कि संचालन और रखरखाव के दौरान सुरक्षा सुनिश्चित करने के लिए भी है। यह ट्रांसफार्मर तक सुरक्षित पहुंच के लिए जगह प्रदान करता है, विशेष रूप से विद्युत कनेक्शन की सर्विसिंग के लिए। यह ध्यान रखना महत्वपूर्ण है कि ये सामान्य दिशानिर्देश हैं, और वास्तविक निकासी आवश्यकताएँ भिन्न हो सकती हैं। किसी विशिष्ट स्थापना के लिए उचित मंजूरी निर्धारित करने के लिए हमेशा निर्माता के विनिर्देशों और स्थानीय भवन और विद्युत कोड को देखें। ट्रांसफार्मर के सुरक्षित और कुशल संचालन के साथ-साथ सुरक्षा नियमों के अनुपालन के लिए उचित निकासी आवश्यक है।
