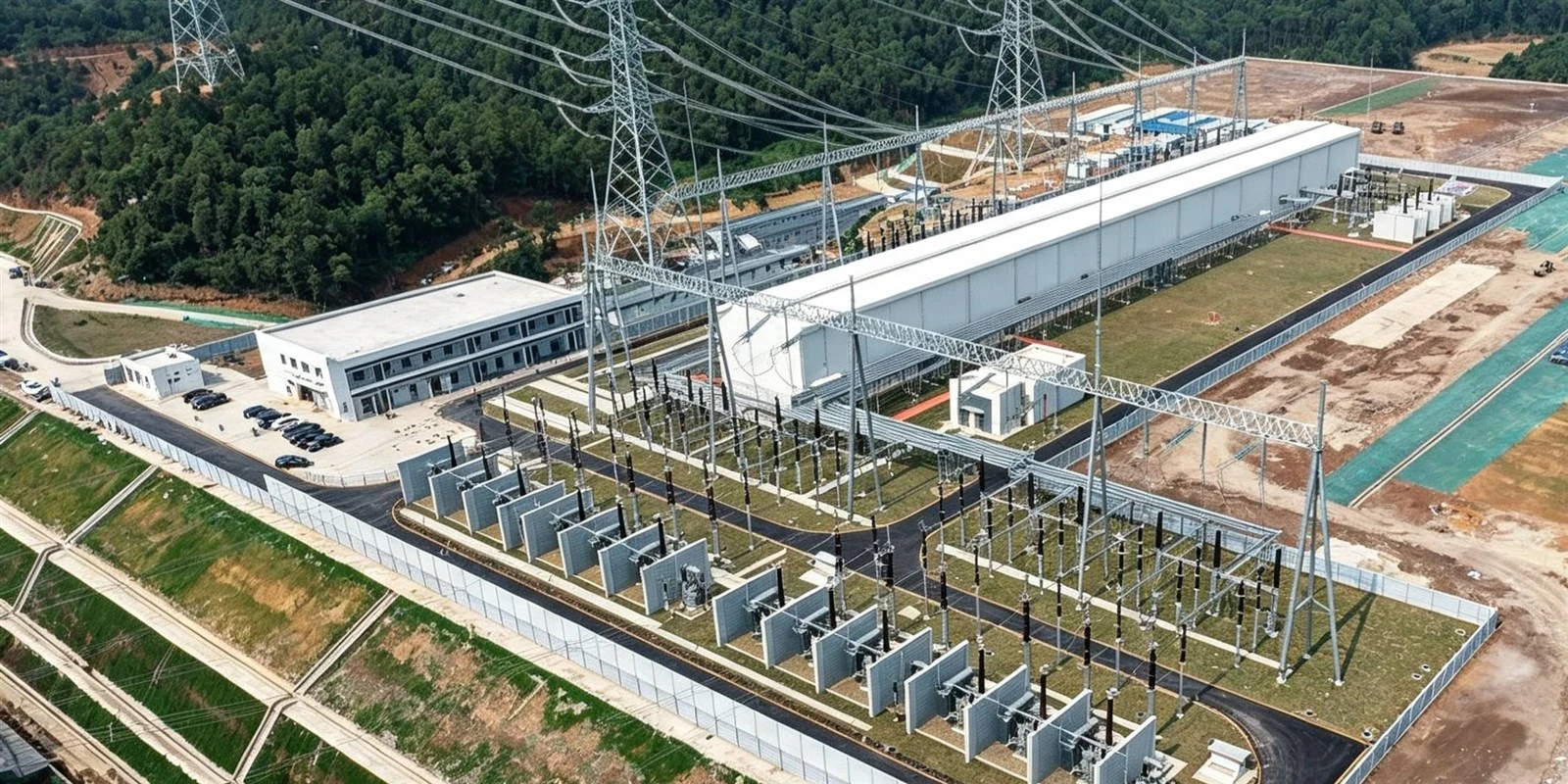

विद्युत सबस्टेशन बनाम विद्युत स्विचयार्ड: मुख्य अंतर

जब लोग विद्युत पारेषण और वितरण के बारे में बात करते हैं,बिजली उपकेंद्रऔरविद्युत स्विचयार्डअक्सर एक ही सांस में उल्लेख किया जाता है। यह समझ में आता है क्योंकि दोनों आपस में घनिष्ठ रूप से जुड़े हुए हैं। फिर भी, वे बिल्कुल एक जैसे नहीं हैं।

सीधे शब्दों में कहें तो, एबिजली उपकेंद्रएक व्यापक सुविधा है जो विद्युत शक्ति को परिवर्तित, स्विच, सुरक्षा, नियंत्रण और वितरित कर सकती है। एकविद्युत स्विचयार्डमुख्य रूप से उच्च वोल्टेज सर्किट को स्विच करने, अलग करने, सुरक्षा करने और कनेक्ट करने से संबंधित है।

यह एक छोटा सा अंतर लगता है, लेकिन यह तब मायने रखता है जब आप उपकरण, प्रोजेक्ट स्कोप, या बिजली प्रणाली के डिज़ाइन को देख रहे हों।

विद्युतीय सबस्टेशनnबनाम इलेक्ट्रिक स्विचयार्ड

उन्हें अलग बताने का सबसे आसान तरीका यह देखना है कि वे मुख्य रूप से क्या करने के लिए डिज़ाइन किए गए हैं।

तो, जब कोई कहता हैबिजली उपकेंद्र, वे आम तौर पर पूरी सुविधा के बारे में बात कर रहे हैं। जब वे कहते हैंविद्युत स्विचयार्ड, वे अधिक बार उच्च -वोल्टेज स्विचिंग अनुभाग का उल्लेख कर रहे हैं।

विद्युत सबस्टेशन क्या है?

एकबिजली उपकेंद्रविद्युत नेटवर्क का एक महत्वपूर्ण हिस्सा है।यह वोल्टेज, सुरक्षा और वितरण आवश्यकताओं को नियंत्रण में रखते हुए बिजली को सिस्टम के एक चरण से दूसरे चरण तक ले जाने में मदद करता है।

एप्लिकेशन के आधार पर, एक सबस्टेशन शामिल हो सकता हैबिजली ट्रांसफार्मर, सर्किट ब्रेकर, डिस्कनेक्टर्स, बसबार,वर्तमान ट्रांसफार्मर (सीटी), वोल्टेज ट्रांसफार्मर (वीटी), सर्ज अरेस्टर, सुरक्षा रिले, नियंत्रण प्रणाली और सहायक उपकरण.

सबस्टेशन के सबसे महत्वपूर्ण कार्यों में से एक हैवोल्टेज परिवर्तन.

उदाहरण के लिए, एक 110 केवी/10 केवी वितरण सबस्टेशन 110 केवी पर बिजली प्राप्त करता है और स्थानीय वितरण के लिए वोल्टेज को 10 केवी तक कम करने के लिए एक पावर ट्रांसफार्मर का उपयोग करता है।

एक साधारण विद्युत प्रवाह इस तरह दिख सकता है:

110 केवी ट्रांसमिशन लाइन → सर्किट ब्रेकर → बसबार → पावर ट्रांसफार्मर → 10 केवी स्विचगियर → वितरण नेटवर्क

बेशक, हर सबस्टेशन बिल्कुल ऐसा नहीं दिखता। कुछ मुख्य रूप से स्विचिंग के लिए डिज़ाइन किए गए हैं, जबकि अन्य वोल्टेज परिवर्तन और वितरण के आसपास बनाए गए हैं।

क्या क्या एक इलेक्ट्रिक स्विचयार्ड है?

एकविद्युत स्विचयार्डमुख्य रूप से स्विच, कनेक्ट करने के लिए उपयोग किया जाता है,उच्च {{0}वोल्टेज विद्युत सर्किट को अलग करें और सुरक्षित रखें।

आपको अक्सर बिजली संयंत्रों, पारेषण सुविधाओं और ग्रिड कनेक्शन बिंदुओं पर स्विचयार्ड मिलेंगे। उनका काम जनरेटर, ट्रांसफार्मर, ट्रांसमिशन लाइनों और व्यापक ग्रिड के बीच एक नियंत्रित और संरक्षित कनेक्शन प्रदान करना है।

एक विशिष्ट विद्युत संयंत्र व्यवस्था इस प्रकार हो सकती है:

जेनरेटर → जेनरेटर चरण-अप ट्रांसफार्मर → स्विचयार्ड → ट्रांसमिशन लाइन

स्विचयार्ड में उच्च वोल्टेज सर्किट ब्रेकर, डिस्कनेक्टर्स, बसबार, सीटी, वीटी, सर्ज अरेस्टर, सुरक्षा उपकरण और ट्रांसमिशन लाइन कनेक्शन शामिल हो सकते हैं।

यहाँ महत्वपूर्ण बात है: एक स्विचयार्डट्रांसफार्मर की आवश्यकता आवश्यक नहीं है. इसका प्राथमिक उद्देश्य स्विचिंग और कनेक्शन है, न कि वोल्टेज स्तर को बदलना।

क्या स्विचयार्ड सबस्टेशन का हिस्सा है?

अक्सर, हाँ.

एक बड़े विद्युत सबस्टेशन में समग्र स्थापना के हिस्से के रूप में एक या अधिक स्विचयार्ड शामिल हो सकते हैं।उदाहरण के तौर पर 220/110 केवी सबस्टेशन लें। इसमें 220 केवी स्विचयार्ड, पावर ट्रांसफार्मर और 110 केवी स्विचयार्ड हो सकते हैं, सभी एक साथ काम कर रहे हैं।

इसे चित्रित करने का एक सरल तरीका यह है:

बिजली उपकेंद्र

→ उच्च -वोल्टेज स्विचयार्ड
→ पावर ट्रांसफार्मर
→ मध्यम-वोल्टेज स्विचगियर
→ सुरक्षा एवं नियंत्रण प्रणाली
→ सहायक उपकरण

जैसा कि कहा गया है, एक स्विचयार्ड अपने आप भी मौजूद हो सकता है। एक स्टैंडअलोन उच्च वोल्टेज स्विचयार्ड पूर्ण वोल्टेज ट्रांसफॉर्मिंग सबस्टेशन के रूप में कार्य किए बिना एक जनरेटिंग स्टेशन या ट्रांसमिशन लाइन को ग्रिड से जोड़ सकता है।

क्या उपकरण का उपयोग विद्युत सबस्टेशन में किया जाता है?

सटीक उपकरण वोल्टेज स्तर और सबस्टेशन के उद्देश्य पर निर्भर करता है, लेकिन कुछ सामान्य बातें हैं।

A सत्ता स्थानांतरणवोल्टेज रूपांतरण को संभालता है।परिपथ तोड़ने वालेस्विचिंग और गलती की स्थिति के दौरान करंट को बाधित करें।विच्छेदनकर्तारखरखाव के लिए विद्युत अलगाव प्रदान करें।बसबारएकाधिक सर्किट के लिए कनेक्शन बिंदु प्रदान करें।

आप भी आमतौर पर देखेंगेवर्तमान ट्रांसफार्मर (सीटी)औरवोल्टेज ट्रांसफार्मर (वीटी), जो सुरक्षा और नियंत्रण प्रणालियों के लिए माप संकेत प्रदान करते हैं।सर्ज गिरफ्तार करने वालेबिजली के उपकरणों को बिजली और स्विचिंग सर्ज से बचाने में मदद करें।

आधुनिक सबस्टेशन बहुत आगे तक जा सकते हैं। डिजिटल सुरक्षा रिले, एससीएडीए सिस्टम, रिमोट मॉनिटरिंग और स्वचालित नियंत्रण अब कई उपयोगिता और औद्योगिक प्रतिष्ठानों में आम हैं।

और, स्वाभाविक रूप से,ट्रांसफार्मरयह पहेली का एक प्रमुख हिस्सा है जब सबस्टेशन वोल्टेज को ऊपर या नीचे करने के लिए जिम्मेदार होता है।

क्या इलेक्ट्रिक स्विचयार्ड में उपकरण का उपयोग किया जाता है?

एक स्विचयार्ड उच्च वोल्टेज स्विचिंग और कनेक्शन उपकरण के आसपास बनाया गया है।

परिपथ तोड़ने वालेजरूरत पड़ने पर करंट को बाधित करने के लिए उपयोग किया जाता है, जिसमें खराबी भी शामिल है।विच्छेदनकर्तारखरखाव के लिए उपकरण या सर्किट को सुरक्षित रूप से अलग करने की अनुमति दें।बसबारइनकमिंग और आउटगोइंग सर्किट के लिए सामान्य विद्युत कनेक्शन बिंदु प्रदान करें।

सीटी और वीटी सुरक्षा और माप का समर्थन करते हैं, जबकि सर्ज अरेस्टर क्षणिक ओवरवॉल्टेज से निपटने में मदद करते हैं।

परियोजना के आधार पर, एक इलेक्ट्रिक स्विचयार्ड में ट्रांसमिशन लाइन संरचनाएं, गैन्ट्री, ग्राउंडिंग सिस्टम, नियंत्रण भवन, केबल और अन्य सहायक उपकरण भी शामिल हो सकते हैं।

इसलिए जबकि एक स्विचयार्ड स्टील संरचनाओं और विद्युत उपकरणों के एक बहुत बड़े संग्रह की तरह दिख सकता है, उच्च वोल्टेज नेटवर्क को नियंत्रण में रखने के लिए प्रत्येक भाग का एक विशिष्ट कार्य होता है।

विद्युतीय विद्युत संयंत्रों में सबस्टेशन और स्विचयार्ड

जब हम किसी बिजली संयंत्र को देखते हैं तो अंतर को समझना बहुत आसान हो जाता है।

जनरेटर आमतौर पर ऐसे वोल्टेज पर बिजली का उत्पादन करते हैं जो लंबी दूरी के ट्रांसमिशन के लिए उपयोग किए जाने वाले वोल्टेज से कम होता है। एजेनरेटर स्टेप-अप ट्रांसफार्मर (जीएसयू)बिजली ग्रिड तक पहुंचने से पहले उस वोल्टेज को बढ़ा देता है।

फिर बिजली स्विचयार्ड से होकर गुजरती है, जहां इसे स्विच किया जा सकता है, संरक्षित किया जा सकता है, अलग किया जा सकता है और ट्रांसमिशन सिस्टम से जोड़ा जा सकता है।

मूल व्यवस्था यह है:

जेनरेटर → जीएसयू ट्रांसफार्मर → स्विचयार्ड → ट्रांसमिशन ग्रिड

यहां ट्रांसफार्मर वोल्टेज बदलता है। स्विचयार्ड ग्रिड से उच्च वोल्टेज कनेक्शन को संभालता है।

यह इस बात का अच्छा उदाहरण है कि कैसे दोनों एक ही चीज़ न होते हुए भी एक साथ काम करते हैं।

विद्युतीय नवीकरणीय ऊर्जा परियोजनाओं में सबस्टेशन और स्विचयार्ड

यही विचार आधुनिक नवीकरणीय ऊर्जा परियोजनाओं पर भी लागू होता है।

बड़े सौर फार्म और पवन फार्म अक्सर ग्रिड में भेजने से पहले कई उत्पादन इकाइयों से बिजली एकत्र करते हैं। ट्रांसफार्मर वोल्टेज बढ़ाते हैं, जबकि स्विचयार्ड उच्च वोल्टेज कनेक्शन और सुरक्षा प्रदान करता है।

उदाहरण के लिए, एक बड़े सौर ऊर्जा संयंत्र में इन्वर्टर ट्रांसफार्मर, एक मध्यम वोल्टेज संग्रह प्रणाली, एक मुख्य बिजली ट्रांसफार्मर और एक उच्च वोल्टेज स्विचयार्ड शामिल हो सकते हैं।

सटीक व्यवस्था संयंत्र की क्षमता, ग्रिड कनेक्शन वोल्टेज, स्थानीय आवश्यकताओं और सुरक्षा दर्शन पर निर्भर करेगी। लेकिन मूल विचार वही रहता है:जहां आवश्यक हो वहां वोल्टेज बदलें, फिर स्विच करें और बिजली को ग्रिड से सुरक्षित रूप से कनेक्ट करें.

स्विचयार्ड बनाम स्विचगियर

शब्दों की एक और जोड़ी जो काफी भ्रम पैदा करती है वह हैस्विचयार्डऔरस्विचगियर.

वे संबंधित हैं, लेकिन वे विनिमेय नहीं हैं।

स्विचगियरआम तौर पर स्विचिंग, सुरक्षा, नियंत्रण और अलगाव के लिए उपयोग किए जाने वाले विद्युत उपकरण को संदर्भित करता है। सर्किट ब्रेकर, डिस्कनेक्टर्स और संबंधित असेंबली इस श्रेणी में आते हैं।

A स्विचयार्डदूसरी ओर, आमतौर पर भौतिक उच्च वोल्टेज स्थापना या उस क्षेत्र को संदर्भित करता है जहां यह उपकरण स्थापित है।

इसे याद रखने का एक सरल तरीका:

स्विचगियर=उपकरण

स्विचयार्ड=भौतिक स्थापना या क्षेत्र

विद्युत सबस्टेशन=व्यापक विद्युत सुविधा

विभिन्न देशों, कंपनियों और इंजीनियरिंग दस्तावेज़ों में इन शब्दों का उपयोग कैसे किया जाता है, इसमें कुछ ओवरलैप हो सकते हैं। फिर भी, विशिष्टताओं को पढ़ते समय या प्रोजेक्ट डिज़ाइन पर चर्चा करते समय यह अंतर एक उपयोगी प्रारंभिक बिंदु है।

क्यों अंतर मायने रखता है

पहली नज़र में, विद्युत सबस्टेशन और विद्युत स्विचयार्ड के बीच अंतर शब्दावली का मामला लग सकता है। हालाँकि, वास्तविक परियोजनाओं में, यह उपकरण चयन, डिज़ाइन जिम्मेदारी और परियोजना के दायरे को प्रभावित कर सकता है।

ईपीसी ठेकेदारों, उपयोगिताओं, इलेक्ट्रिकल इंजीनियरों और ट्रांसफार्मर निर्माताओं के लिए, यह जानना कि सिस्टम के किस हिस्से पर चर्चा की जा रही है, संचार को बहुत आसान बना देता है।

उदाहरण के लिए, एक ट्रांसफार्मर सबस्टेशन पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती हैट्रांसफार्मर की क्षमता, वोल्टेज अनुपात, इन्सुलेशन स्तर, शीतलन प्रणाली, नल परिवर्तक विन्यास, सुरक्षा और स्थापना की स्थिति.

एक स्विचयार्ड उच्च वोल्टेज स्विचिंग व्यवस्था, बसबार कॉन्फ़िगरेशन, सर्किट ब्रेकर रेटिंग, अलगाव आवश्यकताओं, सुरक्षा समन्वय, ग्राउंडिंग और ट्रांसमिशन लाइन कनेक्शन पर अधिक जोर देता है।

दोनों पक्षों को ठीक से काम करना होगा. यदि संबंधित उच्च वोल्टेज स्विचिंग और सुरक्षा प्रणाली खराब तरीके से डिज़ाइन की गई है तो एक ट्रांसफार्मर जो पूरी तरह से चुना गया है वह पर्याप्त नहीं है।

अंतिम विचार

एक के बीच का अंतरबिजली उपकेंद्रऔर एकविद्युत स्विचयार्डमुख्यतः कार्यक्षेत्र और कार्य के बारे में है।

एकबिजली उपकेंद्रएक व्यापक सुविधा है जो विद्युत शक्ति को परिवर्तित, स्विच, सुरक्षा, नियंत्रण और वितरित कर सकती है। एकविद्युत स्विचयार्डमुख्य रूप से उच्च वोल्टेज सर्किट के स्विचिंग, अलगाव, सुरक्षा और कनेक्शन को संभालता है।

एक स्विचयार्ड एक सबस्टेशन का हिस्सा हो सकता है, लेकिन इसमें जरूरी नहीं कि इसमें पावर ट्रांसफार्मर शामिल हो।

वास्तविक दुनिया की परियोजनाओं में, दोनों अक्सर साथ-साथ काम करते हैं। एक विशिष्ट प्रणाली का उपयोग किया जा सकता हैवोल्टेज परिवर्तन के लिए पावर ट्रांसफार्मरऔर एउच्च वोल्टेज स्विचिंग और ग्रिड कनेक्शन के लिए स्विचयार्ड.

एक बार जब आप देखते हैं कि प्रत्येक भाग वास्तव में क्या करता है, तो शब्दावली बहुत कम भ्रमित करने वाली हो जाती है। और साथ काम करने वाले किसी भी व्यक्ति के लिएविद्युत सबस्टेशन, पावर ट्रांसफार्मर, ट्रांसमिशन सिस्टम, या नवीकरणीय ऊर्जा परियोजनाएं, वह भेद समझने जैसा है।
